Wentylator bezłopatkowy – jak działa?

Czy w wentylatorze bezłopatkowym naprawdę nie ma łopatek?

Nie ma ich w widocznej części, czyli w obręczy, przez którą wychodzi powietrze. Są natomiast w podstawie, gdzie pracuje wirnik o przepływie mieszanym, napędzany silnikiem bezszczotkowym prądu stałego. W konstrukcjach tego typu wirnik ma zwykle dziewięć asymetrycznie ustawionych łopatek z rzędami drobnych otworów, których zadaniem jest ograniczenie tarcia powstającego przy zderzaniu się stref powietrza o różnym ciśnieniu.

Nazwa handlowa jest więc uproszczeniem marketingowym, choć nie kłamstwem. Chodzi o to, że użytkownik nie ma kontaktu z wirującymi elementami, bo te są ukryte w zamkniętej obudowie, przez którą nie da się włożyć palca. Z punktu widzenia bezpieczeństwa efekt jest dokładnie taki, jak obiecuje nazwa.

Warto wiedzieć, skąd wziął się ten pomysł. Twórca pierwszej takiej konstrukcji tłumaczył to niezadowoleniem z klasycznych wentylatorów: obracające się łopatki siekają strumień powietrza, wywołując nierówne, pulsujące podmuchy, urządzenia są trudne do wyczyszczenia, a dzieci próbują wkładać palce przez kratkę. Każdy z tych trzech zarzutów jest prawdziwy i każdy konstrukcja bezłopatkowa rzeczywiście usuwa.

Asymetryczne ustawienie łopatek wirnika to zresztą kolejny szczegół, który ma znaczenie akustyczne. Wirnik z równomiernie rozmieszczonymi łopatkami generuje wyraźny ton o częstotliwości będącej iloczynem obrotów i liczby łopatek. Rozstawienie ich nierówno rozprasza tę energię na szersze pasmo, przez co dźwięk przestaje być tonalnym pisku, a zaczyna przypominać szum.

Jak powietrze wychodzi z pustej obręczy?

Tu zaczyna się fizyka i jest ona prostsza, niż wygląda.

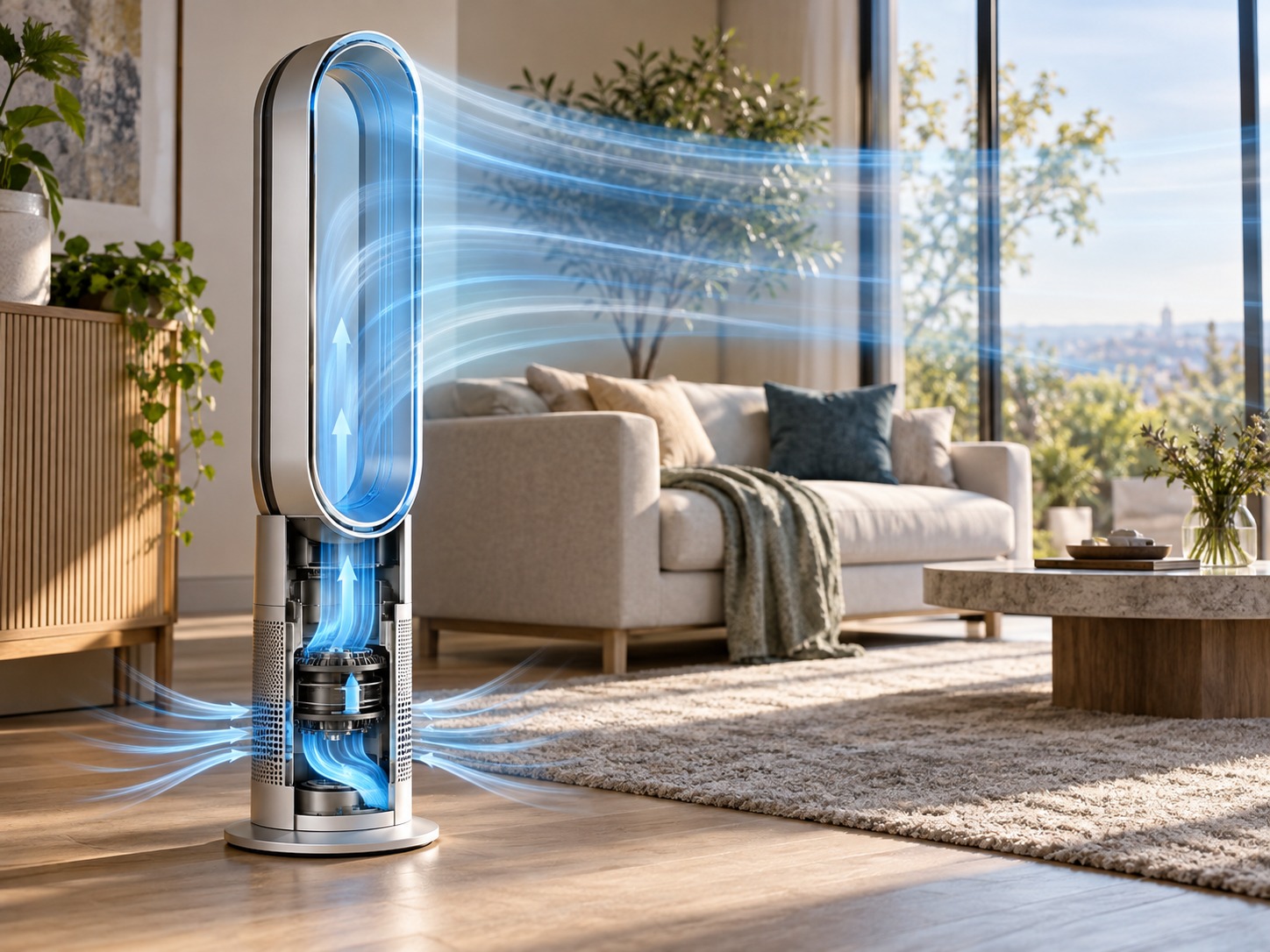

Wirnik zasysa powietrze przez otwory w podstawie. W konstrukcjach o typowej wielkości mówimy o kilkudziesięciu litrach na sekundę, w jednym z popularnych modeli podawano wartość 28 litrów na sekundę. To ilość porównywalna z tym, co przetłacza odkurzacz.

Sprężone powietrze płynie kanałem w kolumnie do obręczy, która w środku jest pusta i tworzy pierścieniowy kanał. Na wewnętrznym obwodzie obręczy znajduje się bardzo wąska szczelina, w różnych modelach o szerokości od około 1,3 do 2,5 milimetra, biegnąca dookoła. Przez nią powietrze wychodzi z dużą prędkością, bo mały przekrój wymusza przyspieszenie strugi.

I teraz kluczowy element. Tuż za szczeliną powierzchnia obręczy nie jest płaska, tylko ukształtowana jak profil skrzydła, pochylony pod kątem około 16 stopni. Struga powietrza wypływająca ze szczeliny przykleja się do tej zakrzywionej powierzchni zamiast oderwać się od niej i polecieć prosto. To zjawisko nosi nazwę efektu Coandy i jest tym samym mechanizmem, który sprawia, że strumień wody z kranu zagina się wzdłuż tylnej krawędzi łyżki.

Dzięki temu cienka warstwa szybkiego powietrza zostaje skierowana do przodu wzdłuż wewnętrznej krawędzi obręczy. Powstaje pierścieniowa struga, która tworzy w środku obręczy obszar obniżonego ciśnienia.

Skąd bierze się mnożenie przepływu?

Na pierwszą strugę nakładają się dwa procesy, które w opisach producenta nazywane są indukcją i porywaniem.

Indukcja to efekt podciśnienia powstającego tuż za obręczą. Obszar o niższym ciśnieniu zasysa powietrze z przestrzeni za wentylatorem, która natychmiast wypełnia lukę i dołącza do strumienia. Dlatego z tyłu takiego urządzenia wyczuwa się wyraźny ruch powietrza, choć wydmuch następuje z przodu.

Porywanie, po angielsku entrainment, wynika z lepkości powietrza. Szybko płynąca struga oddziałuje na cząsteczki sąsiadujące z nią i ciągnie je za sobą. Powietrze znajdujące się wokół obręczy oraz w jej środku zostaje wciągnięte w ruch strumienia i staje się jego częścią.

Sumując: to, co zassał wirnik, jest tylko jądrem strumienia. Reszta to powietrze pochodzące z otoczenia. Producent pierwszej generacji tych urządzeń deklarował piętnastokrotne wzmocnienie przepływu, a przy zassanych kilkudziesięciu litrach na sekundę wydmuch sięgał 405 litrów na sekundę. W późniejszych modelach mówiono o wartościach jeszcze wyższych.

Trzeba tę liczbę rozumieć poprawnie, bo bywa nadużywana. Mnożnik nie oznacza, że urządzenie wykonuje piętnaście razy więcej pracy niż wynika z jego poboru mocy. Oznacza tylko, że część powietrza wprawia w ruch inna część powietrza, a nie bezpośrednio wirnik. Energia zużyta na cały proces pochodzi wyłącznie z silnika i jest ograniczona jego mocą, zwykle 26–56 W. Fizyka nie została tu oszukana, została sprytnie użyta.

Ciekawostką jest to, że ta sama zasada działa również w miniaturze. Najnowsze konstrukcje przenośne o średnicy poniżej czterech centymetrów wykorzystują ten sam efekt Coandy, rozpędzając powietrze do około 25 metrów na sekundę przy obrotach silnika rzędu 65 000 na minutę.

Czy strumień jest naprawdę gładszy?

To jeden z głównych argumentów sprzedażowych i akurat ten ma solidne podstawy.

W klasycznym wentylatorze każda łopatka przechodząca przed obserwatorem wypycha porcję powietrza, a między łopatkami powstaje chwilowa przerwa. Efektem jest pulsowanie o częstotliwości kilkudziesięciu herców, wyczuwalne szczególnie z bliska jako trzepotanie. Do tego dochodzi zaburzenie wywołane przez kolumnę nośną i osłonę, obok których łopatki przechodzą.

W konstrukcji bezłopatkowej powietrze opuszcza szczelinę w sposób ciągły, bo szczelina jest nieruchoma i biegnie dookoła. Strumień ma dzięki temu bardziej jednostajny charakter. W kategoriach mechaniki płynów mówi się o niższej liczbie Reynoldsa, czyli o przepływie bliższym laminarnemu, choć w praktyce całkowicie laminarnego strumienia w takim urządzeniu nie ma.

Odczucie jest realne i większość osób je potwierdza: powiew jest łagodniejszy, bardziej przypomina naturalny podmuch niż strumień z wiatraka. Dla części użytkowników to argument decydujący, zwłaszcza przy dłuższym przebywaniu w zasięgu nawiewu albo przy spaniu.

Warto jednak zachować proporcje. Ta różnica jest wyraźna z odległości do dwóch metrów. Dalej, gdy strumień i tak zdąży się wymieszać z powietrzem w pokoju, przewaga zanika. Osoba siedząca pięć metrów od wentylatora nie odróżni jednego od drugiego.

Ile powietrza daje i jak wypada wobec klasycznego wentylatora?

Tu potrzebne jest uczciwe porównanie, bo entuzjazm wokół technologii bywa większy niż jej przewaga liczbowa.

Z zestawienia wynika rzecz, którą warto powiedzieć wprost: pod względem samej ilości przetłaczanego powietrza na złotówkę klasyczny wentylator stojący pozostaje bezkonkurencyjny. Konstrukcja bezłopatkowa nie kupuje się siłą nawiewu, tylko charakterem strumienia, bezpieczeństwem, łatwością czyszczenia i wyglądem.

Deklarowane wartości przepływu warto przy tym czytać ostrożnie, bo dotyczą strumienia już wzmocnionego, po dodaniu powietrza porwanego z otoczenia. Porównywanie ich bezpośrednio z wydajnością wentylatora osiowego mierzoną w innej metodyce prowadzi do mylnych wniosków w obie strony.

Dlaczego pierwsze modele były głośne i co się zmieniło?

To ciekawy fragment historii tej technologii, a zarazem praktyczna wskazówka przy zakupie używanego sprzętu.

Pierwsze generacje miały problem, którego nikt się nie spodziewał. Powietrze przepychane z dużą prędkością przez wąską, milimetrową szczelinę generuje dźwięk o wysokiej częstotliwości, przypominający syczenie albo gwizd. Zjawisko jest fizycznie nieuniknione: im węższa szczelina i większa prędkość, tym wyższy ton. Wielu użytkowników opisywało ten dźwięk jako bardziej irytujący niż głośniejszy, ale niższy szum zwykłego wentylatora.

Rozwiązaniem okazało się wbudowanie w kanał powietrzny komory rezonansowej działającej jak rezonator Helmholtza, czyli wnęki o objętości i wlocie dobranych tak, by wygaszać konkretne pasmo częstotliwości. Zasada jest ta sama, która sprawia, że dmuchając w butelkę uzyskuje się ton zależny od jej pojemności. Dzięki temu w kolejnych generacjach udało się zredukować poziom hałasu o rząd wielkości odczuwalny w praktyce.

Praktyczny wniosek: jeśli rozważasz zakup używanego egzemplarza sprzed kilku lat, warto sprawdzić, czy należy do generacji z wyciszeniem. Różnica między pierwszymi a późniejszymi modelami jest znacznie większa niż między kolejnymi wersjami tych drugich.

Bezpieczeństwo i czyszczenie: dwie przewagi, które są realne

Te dwa argumenty nie są marketingiem i warto je docenić, bo to one najczęściej przesądzają o zakupie w konkretnych domach.

Brak dostępnych elementów wirujących ma znaczenie tam, gdzie są małe dzieci i zwierzęta. Osłona klasycznego wentylatora spełnia normy, ale w tańszych modelach rozstaw prętów bywa na tyle duży, że dziecięcy palec przechodzi między nimi. W konstrukcji z obręczą nie ma czego dotknąć. Do tego całą masę urządzenia skupiono w podstawie, co czyni je trudniejszym do przewrócenia niż wentylator stojący na wąskiej nodze.

Czyszczenie sprowadza się do przetarcia obręczy i podstawy wilgotną ściereczką. Nie trzeba odkręcać osłony, wyjmować śmigła ani myć dziesięciu elementów. Dla porównania, w wentylatorze kolumnowym dostęp do wirnika bywa praktycznie niemożliwy bez rozebrania obudowy.

Trzeba jednak zachować uczciwość także tutaj. Otwory wlotowe w podstawie zbierają kurz i z czasem się zapychają, co obniża wydajność i zmusza silnik do większej pracy. Ich czyszczenie jest prostsze niż mycie łopatek, ale nie jest zerowe. Pędzelek albo odkurzacz z wąską dyszą raz na kilka tygodni w sezonie to rozsądna rutyna.

Co dają wersje z oczyszczaniem, grzaniem i nawilżaniem?

Kategoria urządzeń bezłopatkowych szybko wyszła poza samo chłodzenie i warto rozumieć, co te dodatki naprawdę wnoszą.

Modele z funkcją grzania mają w kanale powietrznym ceramiczne elementy grzejne z dodatnim współczynnikiem temperaturowym, które same ograniczają swoją moc przy wzroście temperatury. To rozwiązanie bezpieczne, bo nie ma odsłoniętej rozżarzonej spirali. Realna moc grzewcza takich urządzeń mieści się zwykle w okolicach 2000 W, co wystarcza do dogrzania niewielkiego pomieszczenia, ale nie zastąpi ogrzewania.

Wersje oczyszczające mają wbudowany filtr, zwykle łączący warstwę HEPA z węglem aktywnym. Tu warto sprawdzić dwie rzeczy: powierzchnię filtra oraz wydajność oczyszczania podawaną jako CADR. Urządzenie łączące funkcję wentylatora i oczyszczacza jest kompromisem, bo optymalny przepływ dla obu zastosowań jest różny. Dla małego pokoju sprawdza się dobrze, dla dużego salonu dedykowany oczyszczacz będzie skuteczniejszy.

Wersje nawilżające dodają zbiornik na wodę i układ odparowywania. To najbardziej wymagająca w obsłudze odmiana, bo zbiornik i elementy kontaktujące się z wodą trzeba regularnie czyścić, a przy twardej wodzie odkamieniać. Zaniedbany nawilżacz staje się źródłem zanieczyszczeń mikrobiologicznych, więc to rozwiązanie dla osób gotowych na comiesięczną konserwację.

Dla kogo to zły zakup?

Uczciwa lista sytuacji, w których pieniądze lepiej wydać inaczej.

Duży salon albo otwarta przestrzeń powyżej 30 m², gdzie chodzi o realne przewietrzenie. Tu klasyczny wentylator stojący za czwartą część ceny poruszy wielokrotnie więcej powietrza i zrobi to skuteczniej.

Warsztat, garaż, kuchnia podczas gotowania, taras. Wszędzie tam, gdzie liczy się siła nawiewu, a nie estetyka i charakter strumienia, konstrukcja bezłopatkowa nie ma czym wygrać.

Budżet poniżej 500 zł. W tym przedziale bezłopatkowe konstrukcje pochodzą zwykle od mniej znanych producentów, którzy odtworzyli kształt, ale nie aerodynamikę. Efekt jest taki, że urządzenie wygląda podobnie, a wieje słabo i głośno. Lepiej wtedy kupić porządny wentylator ze śmigłem.

Osoby oczekujące, że urządzenie schłodzi pomieszczenie. Żaden wentylator tego nie robi, niezależnie od technologii. Chłodzenie następuje wyłącznie na skórze, przez przyspieszone parowanie potu. Silnik dodatkowo oddaje swoje kilkadziesiąt watów ciepła do pokoju, więc temperatura powietrza minimalnie rośnie.

I sytuacja odwrotna do oczekiwanej: mieszkanie z bardzo suchym powietrzem zimą, gdzie ktoś chciałby używać wersji grzejącej zamiast ogrzewania. Grzałka ceramiczna w tym urządzeniu to zwykły grzejnik elektryczny o sprawności takiej jak każdy inny, więc koszt ogrzewania nim pomieszczenia będzie odpowiadał kosztowi prądu, a ten jest wyraźnie wyższy niż koszt ciepła sieciowego czy gazu.

Komu się to naprawdę opłaca?

Są za to sytuacje, w których ta konstrukcja jest wyborem sensownym, a czasem najlepszym dostępnym.

Dom z małym dzieckiem, które właśnie nauczyło się chodzić i wkłada palce we wszystko, co ma otwory. Brak dostępnych elementów wirujących jest tu argumentem, którego nie przebije żadna cena.

Sypialnia, w której wentylator pracuje przez całą noc i różnica między pulsującym a jednostajnym powiewem realnie wpływa na jakość snu. Dodatkowo płynna regulacja obrotów, standardowa w tych urządzeniach dzięki silnikowi bezszczotkowemu, pozwala ustawić naprawdę delikatny nawiew.

Alergicy i osoby wrażliwe na kurz, dla których połączenie funkcji wentylatora z filtracją w jednym urządzeniu upraszcza sprzęt w pokoju do jednej sztuki zamiast dwóch.

Wnętrza, w których estetyka ma wagę porównywalną z funkcją. To uczciwy powód zakupu i nie trzeba go obudowywać argumentami technicznymi.

I przypadek praktyczny: pomieszczenia, gdzie wentylator stoi blisko biurka albo łóżka, czyli w zasięgu 1–2 m. Tam przewaga w charakterze strumienia jest największa, a niższa wydajność nie ma znaczenia, bo i tak używa się niskich biegów.

Co z tego wynika?

Wentylator bezłopatkowy to elegancko rozwiązany problem inżynierski, w którym wąska struga powietrza porywa za sobą kilkanaście razy większą objętość dzięki efektowi Coandy i lepkości powietrza. Łopatki w nim są, tylko ukryte w podstawie, a mnożnik przepływu opisuje sposób rozprowadzania powietrza, nie wydajność energetyczną.

Kupując go, płacisz za bezpieczeństwo, łatwość czyszczenia, jednostajny charakter powiewu, płynną regulację i wygląd. Nie płacisz za większą ilość powietrza, bo pod tym względem klasyczny wentylator ze śmigłem pozostaje wydajniejszy i wielokrotnie tańszy.

Jeśli te cechy są dla ciebie warte kilkakrotnie wyższej ceny, zakup ma sens i raczej nie przyniesie rozczarowania. Jeżeli natomiast szukasz przede wszystkim ulgi w upale w dużym pomieszczeniu, lepiej wydać 300 zł na solidny wentylator stojący i zainwestować resztę w rolety zewnętrzne, które faktycznie obniżą temperaturę w mieszkaniu, zamiast ją tylko maskować.
