Na czym polega kalibracja alkomatu?

Na czym polega kalibracja alkomatu?

Na doprowadzeniu wskazań urządzenia do zgodności z wzorcem o znanym stężeniu alkoholu, a następnie na potwierdzeniu, że ta zgodność faktycznie została osiągnięta. Te dwa etapy są równie ważne, choć w rozmowach o kalibracji wspomina się zwykle tylko o pierwszym.

Sensor alkomatu nie mierzy stężenia bezpośrednio. Generuje sygnał elektryczny, który oprogramowanie przelicza na wynik według zapisanej charakterystyki. Z czasem odpowiedź czujnika zmienia się, a charakterystyka pozostaje ta sama, więc urządzenie zaczyna kłamać, choć technicznie działa poprawnie. Kalibracja polega na tym, żeby tę charakterystykę zaktualizować.

W praktyce serwisowej używa się trzech pojęć, które warto rozróżnić choćby po to, żeby wiedzieć, za co się płaci. Wzorcowanie to sam pomiar porównawczy, bez zmiany czegokolwiek w urządzeniu, kończący się liczbami opisującymi błąd. Adiustacja to korekta, czyli faktyczne przestawienie współczynników. Kalibracja w mowie potocznej oznacza jedno i drugie razem. Dobra usługa serwisowa obejmuje pomiar przed korektą, korektę oraz pomiar kontrolny po niej.

Ostatnie zdanie jest w tym wszystkim najważniejsze. Adiustacja bez sprawdzenia wyniku to operacja wykonana w ciemno: technik przestawił urządzenie, ale nikt nie zweryfikował, czy przestawił je dobrze. Dlatego przy zlecaniu usługi warto zapytać wprost, czy w cenie jest pomiar kontrolny po korekcie.

Dlaczego sensor w ogóle traci dokładność?

Bo starzeje się chemicznie, a nie mechanicznie, i dzieje się to niezależnie od tego, czy urządzenie leży w szufladzie, czy pracuje codziennie. To wyjaśnia, dlaczego producenci podają limit czasowy obok limitu liczby pomiarów.

W sensorze elektrochemicznym alkohol utlenia się na katalizatorze do kwasu octowego, a powstający przy tym prąd jest miarą stężenia. Z czasem katalizator traci aktywną powierzchnię, elektrolit powoli wysycha, a odpowiedź ogniwa maleje. Proces przebiega wolno i regularnie, dlatego takie czujniki dryfują przewidywalnie i wystarcza im kalibracja mniej więcej co 500 pomiarów albo raz na 12 miesięcy, w zależności od tego, co nastąpi wcześniej.

W sensorze półprzewodnikowym alkohol zmienia przewodność rozgrzanej warstwy tlenku cyny. Ta konstrukcja jest tańsza i mniej stabilna, bo na przewodność wpływa nie tylko etanol, ale też dym, aceton, węglowodory czy opary rozpuszczalników, a sama grzałka z czasem traci parametry. Stąd zalecenia znacznie krótsze: orientacyjnie co 100 do 300 pomiarów albo co pół roku.

Osobno stoi grupa uszkodzeń nagłych, które przyspieszają wszystko. Pomiar wykonany zaraz po wypiciu, gdy w jamie ustnej zalega alkohol o bardzo wysokim stężeniu, obciąża czujnik dawką, do jakiej nie jest przewidziany. Przechowywanie urządzenia w samochodzie, gdzie latem panuje kilkadziesiąt stopni, a zimą mróz, robi resztę. Serwisy wymieniają te dwie sytuacje jako najczęstsze przyczyny przedwczesnego zużycia sensorów.

Sygnały, które powinny skłonić do wcześniejszej wizyty w serwisie, są konkretne: wynik inny niż 0,00 u osoby na pewno trzeźwej, twarde zero u osoby po alkoholu, trzy pomiary w odstępach kilkunastu minut dające identyczną wartość zamiast malejącej oraz komunikat CAL na wyświetlaczu.

Jak wygląda kalibracja w serwisie krok po kroku?

Procedura jest powtarzalna i składa się z kilku etapów, z których użytkownik widzi tylko pierwszy i ostatni. Warto ją znać, żeby ocenić, czy usługa była kompletna.

Kilka szczegółów zasługuje na komentarz. Etap diagnostyki bywa pomijany w tanich usługach, a decyduje o sensie całej reszty: jeżeli czujnik jest zużyty, korekta przyniesie chwilową poprawę, po czym urządzenie wróci do złych wskazań w ciągu kilku tygodni. Rzetelny serwis powie o tym przed wykonaniem usługi, a nie po.

Wprowadzenie w tryb serwisowy wygląda różnie w zależności od modelu. Bywa to kombinacja przycisków, częściej dedykowane oprogramowanie połączone kablem albo zwarcie odpowiednich pinów wewnątrz obudowy. To jeden z powodów, dla których kalibracji nie da się wykonać w domu, nawet dysponując wzorcem.

Test kontrolny powtarza się do skutku. Jeżeli po korekcie wskazanie nadal odbiega od wzorca, procedurę trzeba powtórzyć, a przy braku poprawy diagnoza przesuwa się z rozregulowania na zużycie czujnika.

Czym właściwie jest wzorzec, którym kalibruje się alkomat?

Nie płynem w butelce, tylko gazem wytwarzanym z tego płynu w ściśle określonej temperaturze. To rozróżnienie tłumaczy, dlaczego cała procedura jest tak wrażliwa i dlaczego wymaga sprzętu wartego kilka tysięcy złotych.

Punktem wyjścia jest wodny roztwór etanolu przygotowany metodą wagową, o stężeniu nieprzekraczającym 0,5 procenta objętościowego. Roztwór umieszcza się w termostatowanym naczyniu barbotażowym, czyli symulatorze wydechu marki takiej jak GUTH albo ACS, i utrzymuje w temperaturze 34 stopni Celsjusza z tolerancją rzędu 0,05 stopnia. Przepuszczenie strumienia powietrza przez taki roztwór daje gaz nasycony parą wodną i etanolem o obliczonym stężeniu.

Podstawą obliczeń jest prawo Henry’ego, zgodnie z którym w stałej temperaturze stężenia w fazie ciekłej i w będącej z nią w równowadze fazie gazowej pozostają w stałym stosunku. Ilościowo opisuje to równanie Dubowskiego, przyjęte w zaleceniu OIML R126 i stosowane w Polsce. W tym równaniu stężenie w fazie gazowej zależy od temperatury wykładniczo, ze współczynnikiem odpowiadającym mniej więcej 6,5 procenta zmiany na każdy stopień Celsjusza.

Ta jedna liczba wyjaśnia całą rygorystyczność procedury. Odchylenie temperatury o pół stopnia to już ponad trzy procent błędu we wzorcu, zanim ktokolwiek cokolwiek zmierzy. Utrzymanie 34 stopni z dokładnością do 0,05 stopnia sprowadza ten błąd do około jednej trzeciej procenta i dlatego symulatory wyposaża się w precyzyjne termometry odniesienia.

Sam roztwór ma ograniczoną trwałość. Wzorce etanolowe zachowują właściwości maksymalnie przez trzy miesiące, po czym tracą alkohol do fazy nadpowierzchniowej i nadają się już tylko do wylania. To zresztą jeden z powodów, dla których serwis kalibrujący kilka urządzeń miesięcznie ma wyższe koszty jednostkowe niż laboratorium obsługujące setki.

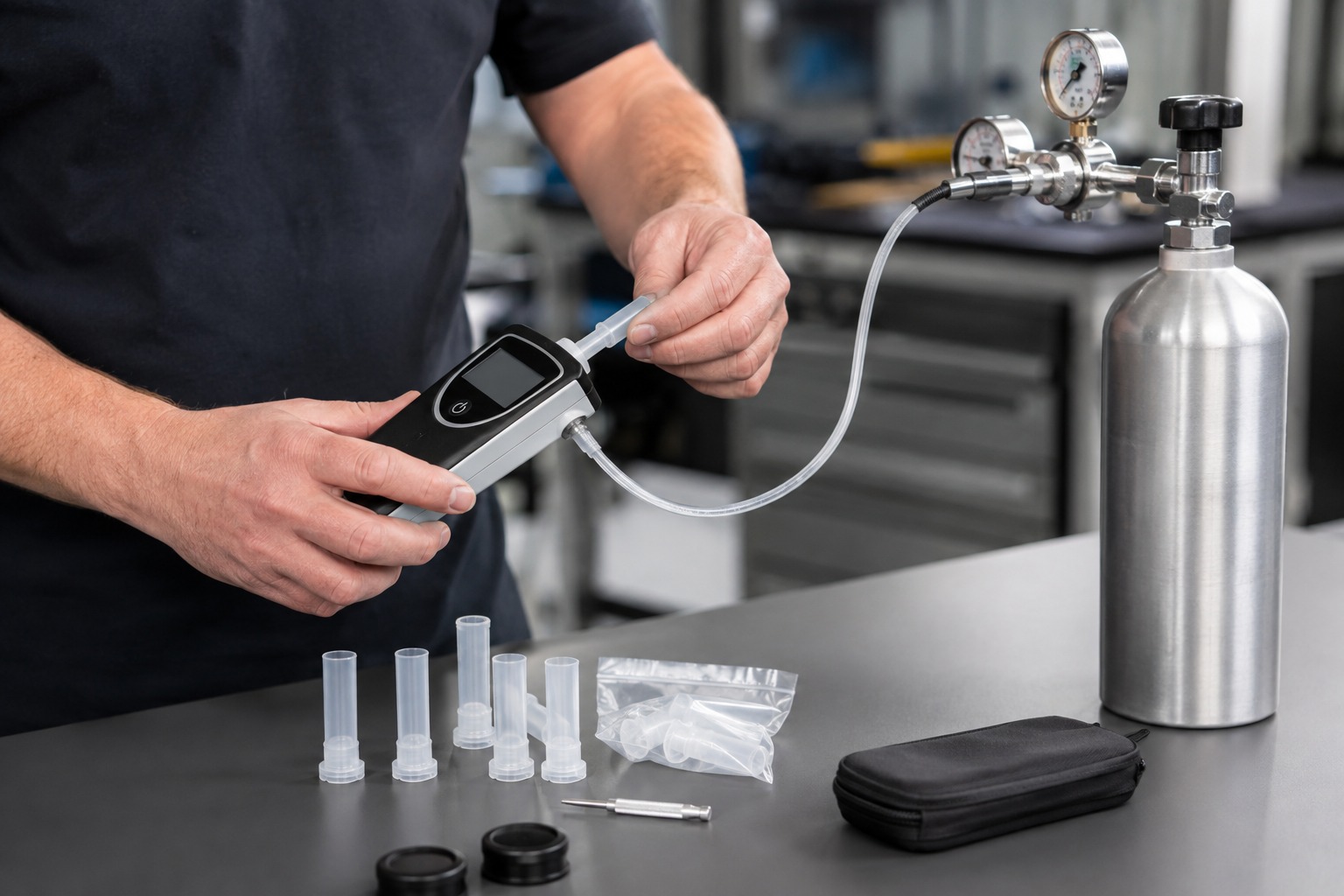

Istnieje też druga droga, czyli wzorce suche, w postaci mieszaniny etanolu w azocie w butli ciśnieniowej. W Polsce w praktyce metrologicznej przyjęto stosowanie wzorców wilgotnych, a Główny Urząd Miar wytwarza certyfikowane materiały odniesienia w postaci wodnych roztworów etanolu i zapewnia spójność pomiarową laboratoriom wzorcującym.

Ile punktów pomiarowych sprawdza się i dlaczego jeden nie wystarcza?

Bo błąd urządzenia nie musi być taki sam w całym zakresie. Korekta wykonana w jednym punkcie potrafi poprawić wskazanie tam, a pogorszyć je gdzie indziej, i właśnie dlatego liczba punktów kontrolnych jest miarą jakości usługi.

Typowy zestaw wzorców obejmuje stężenia odpowiadające mniej więcej wartościom od 0,13 do 0,70 promila, a więc obszar, w którym przebiegają progi prawne. Dwa z nich mają znaczenie szczególne: 0,1 mg/l w wydychanym powietrzu odpowiada granicy stanu po użyciu alkoholu, a 0,25 mg/l granicy stanu nietrzeźwości. Urządzenie, które myli się o pięć procent przy jednym promilu, jest praktycznie bez znaczenia. Urządzenie, które myli się o pięć procent przy 0,25 mg/l, może zmienić kwalifikację czynu.

Dla porównania skali warto wiedzieć, jak wygląda to na najwyższym poziomie. Zdolność pomiarowa laboratorium Głównego Urzędu Miar w zakresie stężenia masowego etanolu obejmuje przedział od 0,050 do 3,000 mg/l przy niepewności rozszerzonej od 0,001 do 0,030 mg/l. Serwis alkomatów osobistych nie pracuje w tej klasie i nie musi, ale to od tego wzorca odniesienia biegnie łańcuch spójności pomiarowej aż do urządzenia leżącego w twojej szufladzie.

Praktyczna wskazówka brzmi więc: pytaj, w ilu punktach sprawdzano urządzenie. Kalibracja jednopunktowa jest szybsza i tańsza, ale mówi znacznie mniej o zachowaniu przyrządu przy wartościach, które faktycznie cię interesują.

Jaki dokument dostajesz po kalibracji i jak go czytać?

To zależy od tego, gdzie oddałeś urządzenie, a różnica między dwoma rodzajami dokumentów bywa większa niż różnica w cenie usługi.

Certyfikat kalibracji potwierdza, że ktoś wykonał usługę. Świadectwo wzorcowania podaje liczby: o ile i w którą stronę urządzenie się myliło w poszczególnych punktach oraz z jaką niepewnością te wartości wyznaczono. Pierwszy dokument wystarcza kierowcy sprawdzającemu się rano po imprezie. Drugi jest potrzebny firmie, która na podstawie pomiaru podejmuje decyzje kadrowe wobec pracownika, bo tylko on obroni się w razie sporu.

Niezależnie od rodzaju dokumentu sprawdź w nim cztery rzeczy: numer fabryczny urządzenia zgodny z tym na obudowie, datę wykonania, zalecany termin kolejnej obsługi oraz, jeśli dokument je zawiera, wyniki pomiarów przed korektą i po niej. Ta ostatnia para bywa najbardziej pouczająca. Duża rozbieżność przed korektą mówi, że urządzenie faktycznie odjechało i dobrze się stało, że trafiło do serwisu. Rozbieżność bliska zeru przy urządzeniu używanym intensywnie powinna wzbudzić czujność.

Warto też pamiętać o pojęciach. Certyfikat kalibracji wystawiany dla alkomatu osobistego to nie to samo co świadectwo wzorcowania analizatora dowodowego, którym posługuje się policja, i nie należy tych dokumentów mylić przy rozmowie z ubezpieczycielem czy pracodawcą.

Ile trwa kalibracja i co jeszcze obejmuje usługa?

Sama procedura to zwykle kilkanaście do kilkudziesięciu minut, ale realny czas oczekiwania wynosi najczęściej od 3 do 7 dni roboczych, głównie przez wysyłkę w obie strony. Wiele serwisów przyjmuje urządzenia pocztą i odsyła je po wykonaniu usługi, co dla osoby spoza dużego miasta bywa jedyną opcją.

Ceny mieszczą się zwykle w przedziale od 50 do 200 złotych, przy czym najprostsze alkomaty półprzewodnikowe kalibruje się najtaniej, a modele elektrochemiczne wyższej klasy zbliżają się do górnej granicy (stan na sierpień 2026). Analizatory dowodowe to osobna liga, gdzie koszt idzie w setki złotych, bo procedura jest bardziej rozbudowana i kończy się świadectwem wzorcowania.

W standardowej usłudze mieści się diagnostyka, adiustacja, test kontrolny, zerowanie licznika i dokument. Poza nią zwykle pozostają: wymiana sensora, naprawa układu przepływowego, wymiana baterii podtrzymującej zegar oraz ustniki. Część serwisów oferuje wariant rozszerzony z podwójnym wzorcowaniem, czyli pomiarem przed adiustacją i po niej, udokumentowanym w obu przypadkach.

Przed wysyłką warto zrobić trzy rzeczy, które skracają diagnostykę. Włóż komplet świeżych baterii tej samej marki, bo słabe zasilanie generuje objawy mylone z wadą sensora. Zanotuj, w jakich okolicznościach pojawia się problem: przy każdym uruchomieniu, dopiero podczas pomiaru, czy tylko po dłuższej przerwie w użytkowaniu. Odczytaj licznik pomiarów, jeśli model go ma, bo to pierwsza informacja, po którą sięgnie technik.

Jeszcze jedna rzecz, o której łatwo zapomnieć przy zakupie. Część producentów i sprzedawców dorzuca do urządzenia okres bezpłatnych kalibracji, obejmujący czasem kilkanaście albo kilkadziesiąt pierwszych miesięcy. Sprawdzenie tego przed zakupem zmienia całkowity koszt posiadania bardziej niż różnica w cenie samego alkomatu.

Czego kalibracja nie naprawi i kiedy przestaje mieć sens?

Kalibracja koryguje wskazania sprawnego czujnika. Nie przywraca właściwości czujnikowi zużytemu i nie zastępuje naprawy, a granica między jednym a drugim przebiega inaczej dla różnych konstrukcji.

W alkomatach półprzewodnikowych sensor znosi zwykle dwie, trzy korekty, po czym przestaje trzymać ustawienia. Bywa też, że nie da się go skalibrować ani razu, bo dryf przekracza możliwości korekty już przy pierwszej wizycie. Wymiana czujnika w wielu tanich modelach jest niemożliwa albo nieopłacalna wobec ceny nowego urządzenia, więc komunikat serwisu bywa w praktyce informacją o końcu życia sprzętu.

W alkomatach elektrochemicznych sytuacja wygląda lepiej. Sensory wytrzymują wielokrotne adiustacje, a w konstrukcjach profesjonalnych producenci deklarują żywotność liczoną w dziesiątkach tysięcy pomiarów. Tam wymiana czujnika jest realną opcją serwisową, choć kosztowną.

Osobno stoją urządzenia reklamowane jako niewymagające kalibracji. Bywa, że pod tym hasłem kryje się konstrukcja, której po prostu nie da się skorygować, więc po wyczerpaniu zasobu nadaje się do wyrzucenia. Brak konieczności kalibracji nie jest wtedy zaletą, tylko opisem ograniczenia.

Kalibracja nie naprawi też uszkodzeń mechanicznych: pękniętego kanału pomiarowego, zalanego układu, uszkodzonego czujnika przepływu. Objawem bywa powtarzalny błąd przepływu mimo poprawnie wykonanego wydechu, a rozwiązaniem naprawa, nie regulacja.

Na koniec kwestia proporcji, którą warto policzyć na zimno. Jeżeli urządzenie kosztowało sto kilkadziesiąt złotych, a serwis wycenia kalibrację na sto złotych i sygnalizuje, że sensor i tak jest na wyczerpaniu, sensowniejszym wyjściem bywa zakup nowego alkomatu, najlepiej elektrochemicznego, z okresem bezpłatnych kalibracji w cenie. Nie jest to porada uniwersalna, ale rachunek warto zrobić, zanim wyśle się sprzęt.

Podsumowanie

Domykając temat: kalibracja alkomatu to nie czyszczenie ani reset, tylko procedura pomiarowa złożona z trzech elementów. Najpierw pomiar porównawczy pokazujący, o ile urządzenie się myli, potem korekta współczynników w trybie serwisowym, a na końcu test kontrolny potwierdzający, że korekta zadziałała. Usługa bez tego trzeciego etapu jest operacją wykonaną w ciemno.

Cała precyzja procedury opiera się na wzorcu, a wzorcem nie jest płyn, tylko gaz wytwarzany z wodnego roztworu etanolu w symulatorze utrzymującym 34 stopnie Celsjusza z tolerancją rzędu 0,05 stopnia. Przy zależności wykładniczej rzędu 6,5 procenta na stopień to właśnie stabilność temperatury, a nie sam roztwór, decyduje o wiarygodności całego pomiaru. Wzorce mają przy tym trwałość do trzech miesięcy, co tłumaczy strukturę kosztów usługi.

Praktycznie warto zapamiętać trzy rzeczy. Pytaj, w ilu punktach zakresu sprawdzano urządzenie, bo korekta w jednym punkcie nie gwarantuje poprawności przy progach 0,1 i 0,25 mg/l. Sprawdzaj, jaki dokument otrzymujesz, bo certyfikat kalibracji potwierdza wykonanie usługi, a świadectwo wzorcowania podaje konkretne błędy i niepewność. I pamiętaj, że sensor traci właściwości również wtedy, gdy urządzenie leży nieużywane, więc rocznego odstępu nie warto przekraczać nawet przy kilku pomiarach w roku.

Ostatnia uwaga dotyczy granicy opłacalności. Kalibracja przywraca dokładność czujnikowi sprawnemu, a nie zużytemu. W tanim alkomacie półprzewodnikowym po dwóch, trzech korektach ta granica zwykle zostaje przekroczona i rozsądniejszy bywa zakup nowego urządzenia niż kolejna wizyta w serwisie.

Najczęściej zadawane pytania

Poniżej krótkie odpowiedzi na pytania, które przy kalibracji alkomatu pojawiają się najczęściej. Każda dotyczy konkretnej sytuacji z praktyki i mieści się w kilku zdaniach.

Czy nowy alkomat prosto z pudełka wymaga kalibracji?

Nie, jeżeli został skalibrowany przez producenta lub sprzedawcę, a od tej daty nie minęło zbyt wiele czasu. Warto to sprawdzić, bo urządzenie mogło leżeć w magazynie kilkanaście miesięcy, a sensor starzeje się również bez użytkowania. Część sklepów kalibruje alkomaty w dniu sprzedaży i podaje tę datę na dokumencie.

Czy można oddać alkomat do dowolnego serwisu, nie tylko do producenta?

Technicznie tak, o ile serwis dysponuje symulatorem wydechu, ważnymi wzorcami i dostępem do trybu serwisowego danego modelu. Ten ostatni warunek bywa problemem, bo część producentów udostępnia oprogramowanie wyłącznie autoryzowanym punktom. Przy urządzeniu na gwarancji warto najpierw sprawdzić, czy serwis obcy jej nie unieważni.

Czy podczas kalibracji kasowane są zapisane w alkomacie pomiary?

Zależy od modelu i zakresu usługi. Zerowany jest licznik pomiarów, bo to on wyznacza termin kolejnej obsługi, natomiast pamięć wyników bywa zachowywana albo czyszczona wraz z resetem ustawień. Jeżeli zapisane pomiary mają dla ciebie znaczenie, na przykład w firmie kontrolującej trzeźwość pracowników, pobierz je przed wysyłką.

Co zrobić, gdy alkomat po kalibracji nadal pokazuje dziwne wyniki?

Najpierw sprawdź warunki pomiaru: świeże baterie, przewietrzone pomieszczenie, co najmniej kwadrans od ostatniego kontaktu ust z alkoholem, także z płynem do płukania jamy ustnej. Jeżeli to nie pomaga, wróć do serwisu z opisem objawów i z dokumentem kalibracji. Powtarzalny problem po korekcie wskazuje zwykle na zużyty sensor, a nie na źle wykonaną usługę.

Ile razy można kalibrować ten sam alkomat?

W modelach półprzewodnikowych realnie dwa lub trzy razy, potem sensor przestaje utrzymywać ustawienia i wymaga wymiany, o ile konstrukcja ją przewiduje. W urządzeniach z sensorem elektrochemicznym liczba adiustacji jest znacznie większa, a ograniczeniem staje się dopiero żywotność samego ogniwa, liczona w dziesiątkach tysięcy pomiarów.

Czy kalibracja jest objęta gwarancją na urządzenie?

Zwykle nie, ponieważ rozregulowanie sensora jest naturalnym procesem eksploatacyjnym, a nie wadą. Gwarancja obejmuje usterki, natomiast okresowa adiustacja to koszt utrzymania, porównywalny z przeglądem. Osobną sprawą są promocyjne pakiety bezpłatnych kalibracji oferowane przy zakupie, które z gwarancją nie mają nic wspólnego.

Czy kalibracja obejmuje czyszczenie urządzenia i wymianę ustników?

W standardzie mieści się kontrola i przedmuchanie toru pomiarowego, natomiast ustniki są materiałem eksploatacyjnym kupowanym osobno. Przy okazji wizyty w serwisie warto je uzupełnić, bo używanie jednego ustnika wielokrotnie zwiększa ryzyko zanieczyszczenia sensora i skraca czas do kolejnej kalibracji.
