Jakie są różnice pomiędzy H4 i H7?

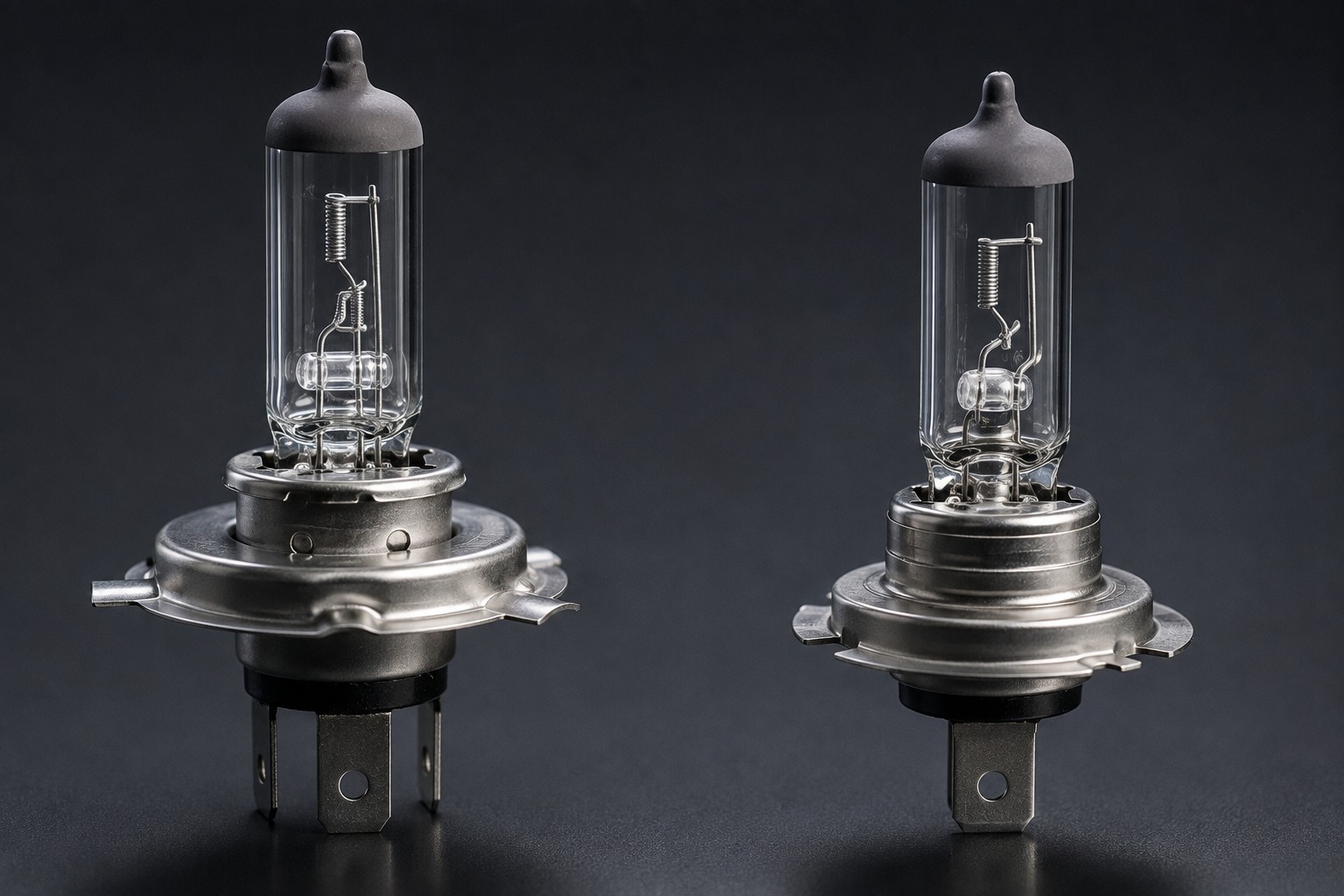

Czym różnią się H4 i H7 w budowie?

Obie są żarówkami halogenowymi, czyli mają wolframowy żarnik w bańce wypełnionej mieszaniną gazów szlachetnych z dodatkiem halogenków. Ten dodatek uruchamia tak zwany cykl halogenowy, w którym cząstki wolframu odparowane z żarnika wracają na niego zamiast osadzać się na szkle. Dzięki temu bańka nie ciemnieje tak szybko jak w klasycznej żarówce, a żarnik może pracować w wyższej temperaturze, dając jaśniejsze i bielsze światło.

Na tym podobieństwa się kończą.

H4 ma dwa żarniki umieszczone w jednej bańce, jeden nad drugim, w ściśle określonych pozycjach. Żarnik świateł mijania, o mocy 55 W, ma pod sobą metalowy kapturek, czyli ekran, który blokuje część światła kierowaną w dół. To właśnie ten element odpowiada za powstanie charakterystycznej granicy światła i cienia, dzięki której światła mijania nie oślepiają kierowców jadących z naprzeciwka. Drugi żarnik, o mocy 60 W, obsługuje światła drogowe i nie ma osłony. Trzonek to P43t, wyposażony w trzy styki elektryczne i wypustkę ustalającą, która pozwala wsunąć żarówkę tylko w jednej pozycji.

H7 ma jeden żarnik o mocy 55 W, bez ekranu, i trzonek PX26d z dwoma stykami. Odpowiada za jedną funkcję oświetleniową: albo światła mijania, albo drogowe, w zależności od tego, w którym gnieździe reflektora została zamontowana.

Konsekwencja jest prosta: reflektor przystosowany do H4 ma jedno gniazdo, reflektor przystosowany do H7 ma dwa. W samochodzie z H4 wymienia się dwie żarówki, w samochodzie z H7 cztery.

Jak działają światła drogowe w każdym z systemów?

To najciekawsza różnica i jednocześnie ta, która najbardziej wpływa na komfort jazdy nocą.

W reflektorze z żarówką H4 obie wiązki pochodzą z tej samej bańki i z tego samego miejsca w odbłyśniku. Gdy przełączasz na światła drogowe, prąd przepływa przez drugi żarnik, a pierwszy gaśnie. Nie da się mieć obu jednocześnie, bo oba żarniki dzielą wspólny styk masy i wspólny odbłyśnik zoptymalizowany pod dwie pozycje żarnika naraz. Skutkiem jest to, że po włączeniu świateł drogowych obszar tuż przed samochodem, oświetlany dotąd przez mijanie, robi się ciemniejszy.

W reflektorze z dwiema żarówkami H7 każda ma własne gniazdo i własny odbłyśnik, precyzyjnie dopasowany do pozycji jej żarnika. Włączenie świateł drogowych nie wyłącza świateł mijania, tylko dokłada do nich drugą wiązkę. Obszar bezpośrednio przed pojazdem pozostaje oświetlony, a daleki zasięg dochodzi jako uzupełnienie.

W praktyce oznacza to, że system oparty na dwóch żarówkach H7 daje przy światłach drogowych bardziej równomierne oświetlenie bliskiego i dalekiego pola. Przy jeździe po krętej drodze leśnej różnicę widać wyraźnie, bo w systemie H4 światła drogowe świecą daleko, ale zostawiają ciemniejszy pas tuż przed maską.

Trzeba przy tym uczciwie dodać, że jakość oświetlenia zależy przede wszystkim od konstrukcji reflektora, a nie od typu żarówki. Dobrze zaprojektowany reflektor H4 w nowszym samochodzie potrafi świecić lepiej niż zaniedbany, zmatowiały reflektor H7 z przepalonym lakierem odbłyśnika. Typ żarówki wyznacza możliwości, nie wynik.

Czy można zamienić H4 na H7 lub odwrotnie?

Nie i nie chodzi tu o kwestię jakości, tylko o fizyczną niemożliwość oraz o konstrukcję samego reflektora.

Trzonki są różne. P43t w H4 ma trzy styki i inaczej ukształtowany kołnierz niż PX26d w H7 z dwoma stykami. Żarówki nie wejdą w cudze gniazdo, a próba przerobienia jej na siłę kończy się uszkodzeniem oprawki albo utratą właściwego ustawienia żarnika.

Nawet gdyby dało się je zamienić, pozostałby problem odbłyśnika. Kształt lustra w reflektorze jest obliczony dla konkretnej pozycji żarnika, z dokładnością do dziesiątych części milimetra. Wstawienie źródła światła w innym miejscu daje wiązkę o rozproszonym, nieprzewidywalnym kształcie: część światła leci w niebo i oślepia innych, część w asfalt tuż przed autem, a obszar, który powinien być oświetlony, pozostaje ciemny. Granica światła i cienia zanika.

Przebudowa reflektora z H4 na H7 wymagałaby wymiany całej lampy na wersję przewidzianą przez producenta pojazdu dla danego wariantu wyposażenia. W niektórych modelach jest to możliwe, bo ten sam samochód oferowano z obiema wersjami, i wtedy potrzebne są kompletne lampy oraz często inna wiązka elektryczna. To operacja warsztatowa, a nie wymiana żarówki.

Ile kosztuje eksploatacja jednego i drugiego systemu?

Rachunek wypada inaczej, niż podpowiada cena pojedynczej żarówki.

Standardowa żarówka H4 kosztuje 15-35 zł, a H7 12-30 zł, przy czym wersje o podwyższonej jasności odpowiednio 50-120 zł i 45-110 zł. Sama H7 jest zwykle tańsza.

Tylko że samochód z H4 potrzebuje dwóch żarówek, a samochód z H7 czterech. Przy wymianie kompletu wychodzi to na korzyść systemu H4.

Jest jednak druga strona tego rachunku. W systemie H4 przepalenie jednego żarnika oznacza wymianę całej żarówki, mimo że drugi żarnik nadal działa. W systemie H7 przepala się osobne źródło i wymienia się tylko je, przy czym w praktyce i tak zaleca się wymianę parami, bo żarówki pracujące ten sam czas mają zbliżoną trwałość i druga przepali się wkrótce po pierwszej.

Trwałość deklarowana przez producentów jest podobna dla obu typów i mocno zależy od wersji. Żarówki standardowe wytrzymują dłużej niż wersje o podwyższonej jasności, o czym za chwilę.

Co oznaczają oznaczenia +100%, +130% i +150%?

Na opakowaniach żarówek widnieją deklaracje o zwiększonej jasności, sięgające obecnie nawet 150 procent. Warto rozumieć, skąd się biorą, bo mechanizm ma bezpośrednie konsekwencje.

Moc nominalna żarówki jest ustalona przepisami i wynosi 55 W dla H7 oraz 60/55 W dla H4. Producent nie może jej podnieść, bo żarówka straciłaby zgodność z homologacją. Zwiększenie strumienia świetlnego uzyskuje się więc inaczej: przez cieńszy żarnik pracujący w wyższej temperaturze, wyższe ciśnienie gazu w bańce, dokładniejsze pozycjonowanie żarnika oraz specjalne powłoki na szkle.

Cieńszy żarnik w wyższej temperaturze świeci jaśniej, ale zużywa się szybciej. Dlatego żarówki o największym przyroście jasności mają najkrótszą deklarowaną żywotność, czasem dwu, trzykrotnie krótszą od wersji standardowej. Deklarowany przyrost odnosi się przy tym do minimalnych wartości dopuszczonych przepisami, a nie do przeciętnej żarówki na rynku, więc realna różnica bywa mniejsza niż liczba na pudełku.

Osobno funkcjonują żarówki o mocy 90 W albo 100 W, sprzedawane z adnotacją o zastosowaniu wyłącznie poza drogami publicznymi. Nie mają homologacji i ich montaż w samochodzie dopuszczonym do ruchu jest niezgodny z przepisami. Poza kwestią formalną istnieje też problem praktyczny: reflektor i oprawka są zaprojektowane na obciążenie 55 W, a nie 100 W. Efektem bywa stopiona oprawka, przepalona wiązka, a przy dłuższej eksploatacji odbarwiony lakier odbłyśnika, którego nie da się naprawić.

Żarówki o podwyższonej temperaturze barwowej, oznaczane jako 4000 K czy 5000 K i sprzedawane pod hasłem efektu ksenonowego, mają niebieskawą powłokę na bańce, która odcina część widma. Wyglądają nowocześniej, ale dają zwykle mniej światła niż zwykłe żarówki tej samej mocy, a przy opadach ich chłodna barwa gorzej przebija się przez mgłę i deszcz.

Czy można zamontować LED zamiast H4 lub H7?

To pytanie wraca przy każdej wymianie i zasługuje na odpowiedź bez owijania w bawełnę.

Zamienniki diodowe w kształcie żarówki H4 lub H7 są powszechnie dostępne i kuszą trwałością oraz niższym poborem prądu. Problem polega na tym, że reflektor homologowany dla źródła halogenowego został zaprojektowany pod konkretny, punktowy żarnik o określonym rozkładzie światła. Dioda emituje światło z płaskiej powierzchni, w innym rozkładzie przestrzennym, więc odbłyśnik formuje z niego wiązkę, do której nie był liczony. Skutkiem bywa rozmyta granica światła i cienia, świecenie w górę oślepiające innych kierowców i, paradoksalnie, gorsze oświetlenie drogi mimo wyższej jasności samego źródła.

Od strony formalnej homologacja obejmuje cały układ oświetlenia, a nie samą żarówkę. Reflektor dopuszczony do współpracy ze źródłem halogenowym z zamontowanym źródłem diodowym przestaje odpowiadać warunkom, na jakich został dopuszczony. W praktyce oznacza to ryzyko negatywnego wyniku badania technicznego oraz konsekwencji podczas kontroli drogowej. Przepisy w tym obszarze bywają nowelizowane, a interpretacje różnią się między krajami, więc przed jakąkolwiek zmianą warto sprawdzić aktualny stan prawny oraz wymagania stacji kontroli pojazdów.

Legalne przejście na oświetlenie diodowe polega na wymianie całego reflektora na moduł homologowany dla źródła LED, przewidziany przez producenta pojazdu dla danego modelu. To rozwiązanie działa i daje realną poprawę, ale kosztuje wielokrotnie więcej niż komplet żarówek.

Jeśli zależy ci na lepszym świetle w ramach obecnej lampy, sensowniejszą drogą jest komplet dobrych żarówek halogenowych o podwyższonej jasności, wyczyszczenie kloszy oraz sprawdzenie ustawienia reflektorów. Ta ostatnia czynność kosztuje kilkadziesiąt złotych i poprawia widoczność bardziej niż większość zakupów, bo źle ustawiona lampa świeci w asfalt albo w korony drzew.

Jak wymienić żarówkę, żeby nie skrócić jej życia?

Kilka zasad, które w instrukcjach są zapisane drobnym drukiem, a mają wymierny wpływ na trwałość.

Nie dotykaj bańki palcami. Tłuszcz ze skóry pozostaje na szkle kwarcowym i podczas pracy w wysokiej temperaturze wypala się, tworząc miejsce o innym współczynniku rozszerzalności. Tam powstaje naprężenie, a z niego pęknięcie. Jeżeli dotknąłeś bańki, przetrzyj ją szmatką nasączoną alkoholem izopropylowym i pozostaw do wyschnięcia.

Wymieniaj parami. Żarówki starzeją się stopniowo, tracąc jasność na długo przed przepaleniem. Zestaw, w którym jedna strona jest nowa, a druga po dwóch latach pracy, daje asymetryczne oświetlenie drogi, co przy jeździe nocą męczy wzrok.

Przy H4 zwróć uwagę na wypustkę ustalającą i na to, żeby uszczelka gumowa wróciła na miejsce. Nieszczelny reflektor zbiera wilgoć, która osadza się na odbłyśniku i po kilku sezonach niszczy jego powłokę.

Przy H7 sprawdź, czy sprężynka mocująca zatrzasnęła się prawidłowo. Luźno osadzona żarówka drga podczas jazdy, przez co żarnik pęka wcześniej, a wiązka światła zmienia położenie.

Po wymianie sprawdź ustawienie reflektorów, najlepiej na ścianie w odległości kilku metrów albo w warsztacie na przyrządzie. Nowa żarówka osadzona nieco inaczej niż poprzednia potrafi przesunąć granicę światła i cienia na tyle, że będziesz oślepiać innych, nie wiedząc o tym.

Jak sprawdzić, jaki typ żarówki jest w twoim aucie?

Kilka sposobów, w kolejności od najprostszego.

Oznaczenie widnieje na samej żarówce, wytłoczone lub nadrukowane na trzonku albo na bańce, razem z mocą i symbolem homologacji. Wykręcenie starej żarówki i odczytanie napisu rozstrzyga sprawę definitywnie.

Instrukcja obsługi pojazdu zawiera tabelę źródeł światła z podziałem na funkcje. To najszybsza droga, jeśli instrukcja jest w schowku.

Katalogi doboru dostępne u producentów żarówek i w sklepach motoryzacyjnych pozwalają wskazać markę, model, rocznik i wariant nadwozia. Warto pamiętać, że ten sam model samochodu bywa oferowany z różnymi typami reflektorów, więc katalog czasem poda dwie możliwości i i tak trzeba zajrzeć pod maskę.

Liczba gniazd w reflektorze jest wskazówką orientacyjną. Jedno duże gniazdo dla mijania i drogowych sugeruje H4, dwa osobne gniazda sugerują układ z dwoma źródłami, choć niekoniecznie H7, bo popularne są też kombinacje H7 z H1 albo HB3.

Warto przy okazji sprawdzić pozostałe źródła w lampie, czyli światła pozycyjne, kierunkowskazy i przeciwmgłowe, bo przy jednej wizycie w sklepie łatwiej kupić komplet niż wracać po każdą sztukę osobno.

Podsumowanie

H4 i H7 to nie są dwie wersje tego samego produktu, tylko dwa różne rozwiązania układu oświetlenia. H4 upycha obie funkcje w jednej bańce z dwoma żarnikami i pasuje do reflektorów z jednym gniazdem. H7 obsługuje jedną funkcję i wymaga dwóch żarówek na reflektor, czyli czterech na samochód.

Przewaga systemu H7 leży w tym, że przy włączeniu świateł drogowych mijanie nie gaśnie, tylko dokłada się do wiązki, przez co obszar tuż przed pojazdem pozostaje oświetlony. Przewaga systemu H4 to prostota i niższy koszt kompletu.

Zamiana jednego typu na drugi nie jest możliwa, bo różnią się trzonkiem, a nawet gdyby pasowały mechanicznie, odbłyśnik uformowałby z nich wiązkę o nieprawidłowym kształcie. Ta sama zasada tłumaczy, dlaczego zamienniki diodowe w reflektorach zaprojektowanych pod halogeny dają zwykle gorsze oświetlenie drogi mimo jaśniejszego źródła.

Jeżeli szukasz poprawy widoczności w ramach obecnych lamp, kolejność działań powinna wyglądać tak: sprawdzenie i korekta ustawienia reflektorów, wyczyszczenie lub renowacja zmatowiałych kloszy, a dopiero potem komplet dobrych żarówek o podwyższonej jasności, wymienianych parami. Ta kolejność daje więcej niż jakikolwiek pojedynczy zakup, a pierwsze dwa kroki kosztują tyle co jedna żarówka.

Najczęściej zadawane pytania

Poniżej krótkie odpowiedzi na pytania, które regularnie pojawiają się przy wymianie oświetlenia w samochodzie. Dotyczą praktycznych szczegółów łatwych do przeoczenia przy zakupie.

Czy w jednym samochodzie mogą być jednocześnie żarówki H7 i H1?

Tak i jest to bardzo częsty układ. W wielu modelach światła mijania obsługuje H7, a drogowe H1 albo HB3, każde we własnym gnieździe z osobnym odbłyśnikiem. Dlatego przed zakupem warto sprawdzić obie funkcje osobno, zamiast zakładać, że cały reflektor pracuje na jednym typie źródła.

Co oznacza symbol E na trzonku żarówki?

To znak homologacji europejskiej, składający się z litery E w kółku oraz numeru kraju, który homologację wydał, wraz z numerem świadectwa. Jego obecność oznacza, że żarówka spełnia wymagania regulaminu dotyczącego źródeł światła i może być stosowana w pojazdach dopuszczonych do ruchu. Brak takiego oznaczenia to sygnał ostrzegawczy.

Dlaczego żarówki przepalają się szybciej po jednej stronie?

Najczęstsze przyczyny to drgania wynikające z luźnego osadzenia, wilgoć w reflektorze po tej stronie, uszkodzona uszczelka lub problem z instalacją, na przykład niestabilne napięcie albo słaby styk w oprawce podnoszący opór. Warto sprawdzić uszczelnienie lampy i stan złącza, zanim kupi się kolejną żarówkę.

Czy żarówki o barwie 5000 K świecą lepiej niż zwykłe?

Zwykle nie w sensie ilości światła. Niebieskawa powłoka na bańce odcina część widma, przez co strumień świetlny bywa mniejszy niż w zwykłej żarówce tej samej mocy. Chłodniejsza barwa gorzej też radzi sobie we mgle i deszczu, gdzie cieplejsze światło daje mniej odblasku od kropel.

Jak często wymieniać żarówki halogenowe?

Nie ma sztywnego terminu, bo trwałość zależy od liczby przejechanych godzin nocą i od jakości instalacji. Praktyczna wskazówka mówi, żeby wymieniać komplet co 2-3 lata przy intensywnym użytkowaniu, bo żarówki tracą jasność stopniowo i po tym czasie świecą zauważalnie słabiej, nawet jeśli nadal działają.

Czy warto renowować zmatowiałe klosze reflektorów?

Warto i bywa to najtańsza możliwa poprawa widoczności. Poliwęglanowe klosze żółkną i matowieją pod wpływem promieniowania słonecznego, rozpraszając światło i obcinając jego zasięg nawet o kilkadziesiąt procent. Polerowanie z ponownym naniesieniem warstwy ochronnej kosztuje 150-400 zł i daje efekt widoczny natychmiast.

Czy przy wymianie żarówki trzeba zdejmować cały reflektor?

Zależy od modelu. W starszych samochodach dostęp od strony komory silnika wystarcza i wymiana zajmuje kilka minut. W wielu nowszych konstrukcjach miejsca jest tak mało, że konieczne bywa zdjęcie osłony, wymontowanie zbiornika płynu albo wysunięcie całej lampy. Instrukcja obsługi zwykle opisuje procedurę dla konkretnego pojazdu.
