Jak podłączyć wideorejestrator do instalacji samochodowej?

Które podłączenie wybrać: zapalniczka, OBD, bezpieczniki czy powerbank?

Zależy od tego, czy potrzebujesz trybu parkingowego, i od tego, jak często jeździsz. Bez trybu parkingowego wystarczy zasilanie po zapłonie i sprawa jest prosta. Z trybem parkingowym pojawia się pytanie, skąd kamera weźmie prąd na postoju, i to ono generuje wszystkie komplikacje.

Gniazdo zapalniczki jest najprostsze i w wielu autach zupełnie wystarczające. Kamera włącza się z zapłonem i gaśnie po jego wyłączeniu. Problem zaczyna się w samochodach, w których gniazdo pozostaje pod napięciem stale, a takich konstrukcji jest sporo, między innymi w grupie VAG. Wtedy kamera nagrywa dopóty, dopóki nie rozładuje akumulatora do zera, bo w tej ścieżce nie ma żadnego zabezpieczenia napięciowego. Zostawianie wtyczki w takim gnieździe kończy się przykrą niespodzianką.

Adapter zasilania wpięty w skrzynkę bezpieczników to rozwiązanie domyślne dla trybu parkingowego. Adapter jest przetwornicą z zabezpieczeniem: obniża 12 V do 5 V wymaganych przez kamerę i monitoruje napięcie w instalacji, odcinając zasilanie po przekroczeniu progu. Koszt to zwykle od 100 do 200 złotych, a czasem adapter leży w pudełku z kamerą.

Adapter do gniazda diagnostycznego OBD2 kusi prostotą, bo montaż trwa minutę. Warto jednak wiedzieć, co się przy tym dzieje. Gniazdo OBD2 jest zaprojektowane do podłączania interfejsów diagnostycznych, a nie do stałego poboru prądu przez odbiornik, a producenci nie deklarują dopuszczalnego obciążenia pinu zasilającego. Do tego zajmujesz gniazdo, z którego korzysta warsztat. Adaptery OBD renomowanych producentów kamer wykorzystują wyłącznie piny zasilania i masy, więc nie ingerują w magistralę, ale to nadal obejście przeznaczenia złącza. Progi odcięcia bywają w nich fabrycznie ustawione nisko, w okolicach 11,6 do 11,8 V, i często bez możliwości regulacji.

Powerbank samochodowy jest rozwiązaniem najlepszym technicznie i najdroższym. Ładuje się podczas jazdy, a po wyłączeniu zapłonu oddaje zgromadzoną energię kamerze, w ogóle nie dotykając akumulatora rozruchowego. Czas pracy na postoju daje się policzyć i jest powtarzalny, bo kamera to jedyny odbiornik. Ceny zaczynają się od kilkuset złotych, a urządzenie trzeba gdzieś schować, zwykle pod fotelem albo w bagażniku.

Jeśli parkujesz w garażu albo na strzeżonym parkingu i tryb parkingowy nie jest ci potrzebny, całą tę dyskusję możesz pominąć. Wtedy najrozsądniej jest i tak zastosować adapter, ale wpiąć go tak, żeby kamera pracowała wyłącznie przy zapłonie, o czym za chwilę.

Co oznaczają przewody BAT, ACC i GND?

Trzy żyły adaptera pełnią trzy różne funkcje i pomylenie ich to najczęstszy błąd początkującego. Warto je rozróżnić, zanim sięgniesz po przejściówkę.

Przewód BAT, oznaczany też jako VCC lub B+, idzie do obwodu zasilanego stale, niezależnie od pozycji kluczyka. To z niego kamera czerpie energię na postoju. Przewód ACC trafia do obwodu, który ożywa dopiero po włączeniu zapłonu. Jego rola jest czysto informacyjna: dzięki niemu kamera wie, czy samochód jedzie, czy stoi, i automatycznie przełącza się między trybem jazdy a trybem parkingowym. Przewód GND to masa, czyli powrót prądu do akumulatora przez karoserię.

Bez ACC kamera nie ma jak rozpoznać stanu pojazdu i albo cały czas nagrywa jak w trybie jazdy, albo w ogóle nie uruchamia funkcji parkingowych. Producenci nie bez powodu robią z tego osobną żyłę.

Z tego wynika prosta wskazówka dla osób, które trybu parkingowego nie chcą. Można oczywiście wyłączyć go w menu kamery i to najprostsza droga. Alternatywnie zmostkować ACC z BAT i wpiąć oba w obwód zasilany po zapłonie, wtedy kamera fizycznie nie ma skąd wziąć prądu na postoju. Pierwsze rozwiązanie zostawia furtkę na przyszłość, drugie jest pewniejsze, jeśli chcesz mieć całkowitą pewność, że nic nie pobiera prądu z zaparkowanego auta.

Kwestia napięcia bywa lekceważona i kończy się awarią. Kamera wymaga zwykle 5 V przy natężeniu co najmniej 2 A, a instalacja samochodu podaje około 12 V. Adapter zasilania jest przetwornicą, która to napięcie obniża. Podłączenie kabla USB kamery wprost do obwodu 12 V, na przykład przez samodzielnie zrobioną przejściówkę do bezpiecznika, kończy się spaleniem urządzenia. Jeśli korzystasz z gniazda zapalniczki, użyj dedykowanego zasilacza, a nie przypadkowej ładowarki telefonowej o zaniżonej wydajności prądowej.

Warto też sprawdzić kompatybilność. Część producentów, w tym 70mai, wymaga własnych adapterów, bo kamera rozpoznaje sygnał ACC w sposób właściwy dla danej rodziny urządzeń. Adapter innej marki poda prąd, ale funkcje parkingowe pozostaną nieaktywne.

Jak znaleźć właściwy bezpiecznik i którego nie wolno ruszać?

Zasada jest jedna: szukaj obwodów komfortu o niewielkim poborze, omijaj wszystko, co odpowiada za bezpieczeństwo. To rozstrzygnięcie ważniejsze niż elegancja montażu.

Zdecydowanie nie podpinaj się pod obwody układu hamulcowego, poduszek powietrznych, napinaczy pasów, ABS i ESP, sterownika silnika ani immobilizera. Nie chodzi tylko o to, że mógłbyś je uszkodzić. Chodzi też o to, że przejściówka wprowadza dodatkowe połączenie w obwodzie, którego działanie musi być stuprocentowo pewne. Dobrymi kandydatami są obwody radia, gniazd 12 V, oświetlenia wnętrza, zegara czy podgrzewania lusterek.

Do rozpoznania, który bezpiecznik jest zasilany stale, a który po zapłonie, wystarczy prosty próbnik napięcia. Sprawdzasz gniazda przy wyłączonym kluczyku, potem przy włączonym zapłonie. Gniazdo, w którym napięcie pojawia się dopiero po przekręceniu kluczyka, jest kandydatem dla ACC. Gniazdo z napięciem stałym trafia pod BAT.

Jest też metoda bez próbnika, którą stosują montażyści. Wkładasz przejściówkę z bezpiecznikiem tylko w gnieździe dla kamery, bez bezpiecznika obwodu samochodowego, i patrzysz, czy kamera się uruchamia. Jeśli tak, orientacja przejściówki jest poprawna i dopiero wtedy wkładasz drugi bezpiecznik. Przy odwrotnym ułożeniu kamera nie ruszy.

Sama przejściówka musi pasować do typu bezpieczników w twoim aucie, a występują cztery: ATC (nazywane też ATO), ATS (mini), MICRO2 oraz low-profile mini. Nie ma uniwersalnego wykazu marek i modeli, więc trzeba po prostu otworzyć skrzynkę i porównać. Gniazdo przejściówki przeznaczone dla kamery obsadzasz bezpiecznikiem 5 A, a w drugim umieszczasz oryginalny bezpiecznik wyjęty ze skrzynki, o niezmienionej wartości. Zwróć uwagę na ustawienie nóżek: zasilanie z instalacji powinno trafiać na górną nóżkę przejściówki, inaczej układ może nie zadziałać poprawnie.

Jest jeszcze trik, który rozwiązuje dylemat trybu parkingowego bez ryzyka głębokiego rozładowania. W wielu samochodach część obwodów ma zaprogramowane podtrzymanie zasilania po wyłączeniu silnika, zwykle kilkanaście do kilkudziesięciu minut. Dotyczy to na przykład zegara albo gniazda 12 V w niektórych Fordach. Wpięcie żyły BAT w taki obwód daje krótki tryb parkingowy, wystarczający na wyjście do sklepu, a po upływie podtrzymania kamera po prostu gaśnie i akumulator ma spokój do rana.

Gdzie podłączyć masę i dlaczego nie do klemy akumulatora?

To jest miejsce, w którym najczęściej popełnia się błąd o poważnych konsekwencjach, choć wygląda niewinnie. Masę adaptera podłącz do punktu masowego na karoserii, nigdy bezpośrednio do ujemnej klemy akumulatora.

Powód jest konkretny. W większości samochodów produkowanych po 2010 roku na klemie ujemnej siedzi inteligentny czujnik akumulatora, w skrócie IBS. Mierzy napięcie, prąd i temperaturę, a na tej podstawie system zarządzania energią wylicza stan naładowania oraz kondycję akumulatora i decyduje, jak mocno ładować go alternatorem oraz czy pozwolić na działanie start-stop. Cały prąd wracający przez karoserię przepływa przez ten czujnik i jest zliczany.

Jeżeli podepniesz masę urządzenia bezpośrednio pod ujemny biegun akumulatora, prąd ominie czujnik. System nie zobaczy poboru, więc będzie sądził, że akumulator jest w lepszej kondycji, niż jest w rzeczywistości, i nie zwiększy ładowania. Efekt to niedoładowany akumulator, komunikaty o problemach z zasilaniem, wyłączony start-stop, a w dłuższej perspektywie przedwczesna śmierć baterii. Nie jest to teoria montażystów: instrukcja obsługi Forda Explorera z 2019 roku wprost odradza podłączanie masy urządzeń elektrycznych bezpośrednio do ujemnego bieguna akumulatora, właśnie po to, by system zarządzania energią działał prawidłowo.

Dobry punkt masowy to fabryczna śruba masy w karoserii albo dowolny solidny element metalowy. Oczyść powierzchnię z lakieru i powłoki antykorozyjnej pod samą końcówką, użyj podkładki ząbkowanej i dokręć porządnie. Masa na styk pod farbą działa, dopóki auto stoi, a przestaje działać po pierwszym mocniejszym wstrząsie na wybojach.

Objaw złej masy jest charakterystyczny i łatwo go pomylić z wadą kamery: urządzenie resetuje się losowo podczas jazdy, zwykle na nierównościach, i gubi ostatnie sekundy nagrania. Zanim wyślesz kamerę na reklamację, poruszaj końcówką masy przy włączonym urządzeniu.

Jak ustawić próg odcięcia, żeby rano odpalić samochód?

Fabryczne ustawienie 12,0 V jest dla wielu aut za niskie, zwłaszcza zimą i przy akumulatorach AGM. Warto zrozumieć, co ta liczba właściwie oznacza, bo wtedy dobór progu przestaje być zgadywaniem.

Napięcie spoczynkowe akumulatora, czyli zmierzone po kilku godzinach od wyłączenia silnika, odpowiada w przybliżeniu jego naładowaniu.

Praktyczne zalecenie: w typowym aucie osobowym ustaw próg na 12,2 do 12,4 V zamiast 12,0 V. Jeżeli masz system start-stop z akumulatorem AGM albo EFB, trzymaj się górnej granicy, bo te konstrukcje gorzej znoszą głębokie rozładowania, a system zarządzania energią i tak utrzymuje je w częściowym naładowaniu. Pamiętaj również, że adapter mierzy napięcie pod obciążeniem, a to jest niższe od spoczynkowego, więc odcięcie przy 12,0 V pod obciążeniem może oznaczać akumulator już bardzo słaby.

Teraz policzmy, ile realnie kamera pociągnie. Typowy wideorejestrator jednokanałowy pobiera w trybie parkingowym rzędu 0,25 do 0,5 A przy 12 V, czyli 3 do 6 W. Zestaw dwukanałowy z nagrywaniem ciągłym potrafi zejść wyżej. Przez dwanaście godzin postoju daje to od 3 do 6 Ah. Do tego dochodzi własny pobór spoczynkowy samochodu, zwykle 20 do 50 mA, czyli około 0,5 do 1,2 Ah na dobę. Akumulator 60 Ah naładowany do 80 % ma około 15 Ah zapasu, zanim zbliżysz się do granicy pewnego rozruchu. Wychodzi z tego mniej więcej doba do dwóch dób pracy na postoju, przy sprawnym akumulatorze i w umiarkowanej temperaturze.

I tu tkwi wyjaśnienie najczęstszej skargi po montażu, czyli sytuacji, w której nowy akumulator nie wytrzymuje do rana. Przy jeździe miejskiej alternator ma zbyt mało czasu, by uzupełnić to, co kamera pobrała nocą. Kilka dni takiego cyklu i akumulator schodzi coraz niżej, aż adapter zaczyna odcinać zasilanie w środku nocy. Rozwiązania są trzy: podnieść próg odcięcia i pogodzić się z krótszym czasem nagrywania, przełączyć tryb parkingowy na wersję oszczędną, na przykład poklatkową albo wyzwalaną ruchem, albo zainwestować w powerbank samochodowy, który zdejmuje ten problem z akumulatora całkowicie.

Czym różni się podłączenie w hybrydzie, aucie elektrycznym i z systemem start-stop?

Różni się na tyle, że w części przypadków samodzielny montaż przestaje być dobrym pomysłem. Podstawowa zasada zostaje ta sama, ale margines błędu robi się węższy.

W autach ze start-stopem masz akumulator AGM lub EFB i aktywny system zarządzania energią z czujnikiem IBS. Konsekwencje są dwie: masa idzie wyłącznie na karoserię, o czym była mowa wyżej, a próg odcięcia trzeba ustawić wyżej niż w starszym samochodzie. Objawem zbyt agresywnego poboru bywa nie tyle brak rozruchu, ile stopniowe wyłączanie się funkcji start-stop, bo system uznaje akumulator za niewystarczająco naładowany.

W hybrydach i samochodach elektrycznych akumulator 12 V jest mały, często rzędu kilkudziesięciu amperogodzin, a bywa i mniej, bo nie musi kręcić rozrusznikiem. Ładuje go przetwornica z baterii trakcyjnej, ale wyłącznie wtedy, gdy pojazd jest wybudzony. Rozładowanie tego akumulatora nie oznacza tylko braku nagrania. W wielu konstrukcjach oznacza samochód, którego nie da się odblokować ani uruchomić, mimo pełnej baterii trakcyjnej. Dlatego w hybrydzie i w aucie elektrycznym powerbank samochodowy nie jest luksusem, tylko rozsądnym standardem, a dobór progu odcięcia warto skonsultować z elektrykiem znającym dany model.

Jest jeszcze grupa samochodów, które po pewnym czasie od zaparkowania przechodzą w tryb oszczędzania i odcinają napięcie w całej skrzynce bezpieczników w kabinie. W takich autach adapter wpięty w bezpieczniki po prostu przestanie działać po kilkudziesięciu minutach, niezależnie od stanu akumulatora. Poznasz to po tym, że kamera gaśnie zawsze po tym samym czasie, a napięcie akumulatora jest w porządku.

Osobna uwaga dotyczy aut na gwarancji i modeli premium z rozbudowanymi magistralami. Wpięcie przejściówki w bezpiecznik jest rozwiązaniem odwracalnym i zwykle bezproblemowym, ale przed montażem warto zapytać w serwisie o warunki gwarancji, a przy autach z rozbudowaną elektroniką rozważyć montaż profesjonalny. Warsztaty liczą za to zwykle od 100 do 500 złotych, w zależności od modelu kamery i pojazdu.

Jak poprowadzić przewód, żeby nie zasłonić poduszki ani widoku?

Trasa przewodu decyduje o dwóch rzeczach: o estetyce i o tym, czy w razie wypadku nic nie stanie się elementem lecącym przez kabinę. Ta druga kwestia jest ważniejsza, a wspomina się o niej rzadko.

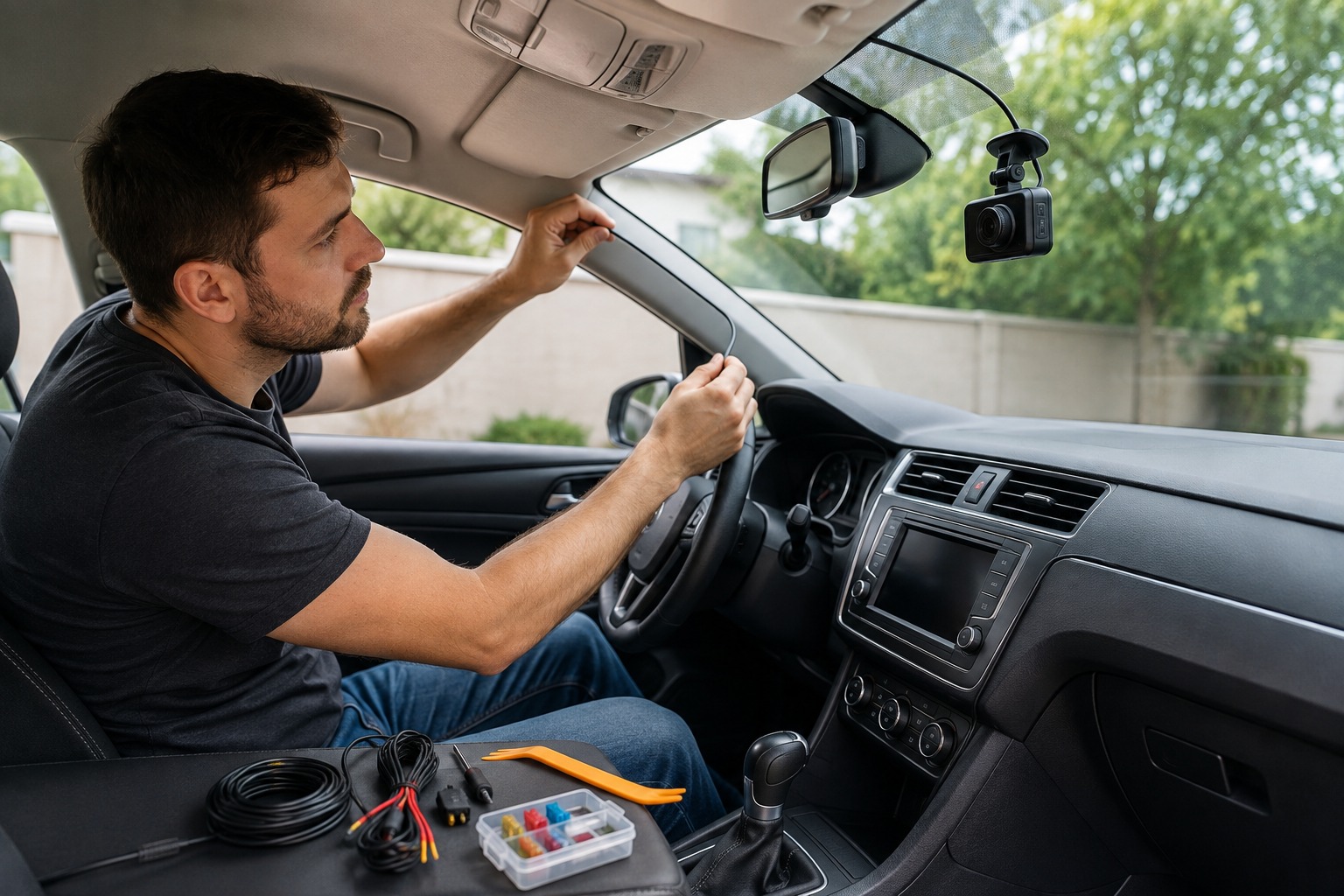

Standardowa trasa biegnie od kamery pod podsufitkę, następnie w dół słupka A i dalej pod progiem albo pod deską rozdzielczą do skrzynki bezpieczników. Problem polega na tym, że w słupku A niemal każdego współczesnego auta siedzi kurtynowa poduszka powietrzna. Przewód ułożony w poprzek jej trasy rozwinięcia albo wciśnięty pod plastik tak, że blokuje jego odejście, zmienia zachowanie poduszki podczas wystrzału. Prowadź kabel obok istniejącej wiązki, po tej samej stronie i tak samo zabezpieczony, a jeśli przy zdejmowaniu osłony słupka widzisz oznaczenie poduszki, rozważ trasę alternatywną przez uszczelkę drzwi. Do zdejmowania plastików używaj plastikowego podważaka, nie śrubokręta.

Samą kamerę umieść za lusterkiem wstecznym, w polu pracy wycieraczek i tak, żeby nie ograniczała pola widzenia kierowcy. Trzymaj się z dala od obudowy kamery systemów wspomagania, jeśli auto ją ma, bo zasłonięcie jej wyłączy część funkcji bezpieczeństwa. Zostaw też zapas kabla przy uchwycie, żeby dało się kamerę zdjąć bez rozbierania połowy wnętrza.

Reszta to detale, które oszczędzają późniejszych nerwów. Przewód zabezpiecz opaskami do istniejących wiązek, nie do elementów ruchomych i nie w okolicy pedałów. Unikaj przycinania kabla uszczelką drzwi w miejscu, gdzie będzie ocierany przy każdym otwarciu. Nadmiar przewodu zwiń i przymocuj, zamiast zostawiać go luzem, bo po kilku tygodniach zacznie stukać przy każdej nierówności i będziesz szukał przyczyny w desce rozdzielczej.

Co sprawdzić po montażu, zanim zamkniesz plastiki?

Kolejność jest ważna: testujesz wszystko przy rozebranych osłonach, bo poprawka po złożeniu oznacza powtórkę całej roboty. Poniżej lista kontrolna, którą warto przejść w tej właśnie kolejności.

Ostatni punkt dotyczy odwracalności. Jeżeli auto jest na gwarancji albo planujesz sprzedaż, zapamiętaj, że demontaż sprowadza się do wyjęcia przejściówki i włożenia oryginalnego bezpiecznika do gniazda. Warto zrobić zdjęcie skrzynki przed ingerencją, żeby po miesiącach nie zgadywać, który bezpiecznik skąd pochodził.

Jeśli którykolwiek z testów wypadnie niejednoznacznie, a zwłaszcza jeśli po montażu pojawi się nowy komunikat na zestawie wskaźników, wróć do punktu wyjścia i sprawdź masę oraz wybrany obwód, zanim zaczniesz szukać przyczyny gdzie indziej. Przy pracach w instalacji elektrycznej rozsądnie jest odłączyć akumulator przed rozpoczęciem, choć w autach z rozbudowaną elektroniką wiąże się to z koniecznością późniejszej readaptacji części ustawień, więc dla wielu współczesnych modeli lepszym wyborem jest po prostu praca przy wyjętym bezpieczniku danego obwodu.

Podsumowanie

Zbierając to w całość: podłączenie wideorejestratora do instalacji to trzy decyzje, a nie trzy przewody. Pierwsza dotyczy tego, czy w ogóle potrzebujesz trybu parkingowego. Jeśli nie, wystarczy obwód zasilany po zapłonie i kończysz temat w kilkanaście minut. Jeśli tak, wybierasz między adapterem wpiętym w bezpieczniki a powerbankiem samochodowym, przy czym ten drugi jest droższy, ale całkowicie zdejmuje obciążenie z akumulatora rozruchowego.

Druga decyzja to punkt masy i jest w tym zestawieniu najważniejsza, choć wygląda na formalność. Masa idzie na karoserię, nigdy pod ujemną klemę akumulatora, bo w autach z czujnikiem IBS ominięcie czujnika prowadzi do błędnych odczytów systemu zarządzania energią, niedoładowanego akumulatora i wyłączonego start-stopu. Skutki widać dopiero po miesiącach i rzadko kto łączy je z montażem kamery.

Trzecia dotyczy progu odcięcia napięcia. Domyślne 12,0 V odpowiada mniej więcej ćwierci pojemności akumulatora, co przy mrozie jest już cienko. Rozsądny zakres to 12,2 do 12,4 V, a przy akumulatorach AGM w autach ze start-stopem raczej górna granica. Świadomość, że kamera pobiera od 3 do 6 Ah na noc, a jazda miejska tego nie odrobi, oszczędza późniejszej frustracji.

Na koniec kwestia proporcji. Prace w instalacji elektrycznej nowoczesnego samochodu są odwracalne, o ile robi się je przejściówką do bezpiecznika, a nie przecinaniem fabrycznych przewodów. Ale w hybrydzie, aucie elektrycznym czy modelu premium z rozbudowanymi magistralami sto kilkadziesiąt złotych za montaż w warsztacie to nie jest wydatek, na którym warto oszczędzać. Kamera ma zwiększać spokój, a nie stać się źródłem usterki, której potem nikt nie potrafi powiązać z przyczyną.

Najczęściej zadawane pytania

Poniżej krótkie odpowiedzi na pytania, które przy montażu wideorejestratora pojawiają się najczęściej. Każda dotyczy konkretnej sytuacji z praktyki i mieści się w kilku zdaniach.

Czy podłączenie kamery pod bezpieczniki unieważnia gwarancję auta?

Zwykle nie, ponieważ przejściówka nie wymaga ingerencji w fabryczne okablowanie i można ją wyjąć w kilka sekund, przywracając oryginalny stan. Przed przeglądem gwarancyjnym wystarczy wyciągnąć przejściówkę i włożyć bezpiecznik do gniazda. W razie wątpliwości najpewniejsza jest krótka rozmowa z serwisem, który obsługuje twoje auto.

Czy mogę zasilić kamerę zwykłą ładowarką USB z gniazda zapalniczki?

Można, ale tylko dedykowanym zasilaczem o odpowiedniej wydajności, zwykle minimum 2 A na wyjściu 5 V. Tanie ładowarki telefonowe często nie utrzymują tego prądu przy pracującym urządzeniu, co objawia się resetami kamery i przerwami w nagraniu. Nigdy nie podłączaj kabla USB kamery bezpośrednio pod napięcie 12 V.

Czy adapter jednej marki zadziała z kamerą innej?

Prąd popłynie, ale funkcje parkingowe zwykle pozostaną nieaktywne, bo kamera nie rozpozna sygnału ACC podanego przez obcy adapter. Część producentów, na przykład 70mai czy Mio, wymaga własnych modułów. Przed zakupem sprawdź w specyfikacji, jaki adapter jest przewidziany dla konkretnego modelu.

Czy tryb parkingowy poklatkowy zużywa mniej prądu niż ciągły?

Tak, i to zauważalnie, bo kamera rejestruje pojedyncze klatki w dużych odstępach zamiast pełnego strumienia wideo. Podobnie działa tryb wyzwalany detekcją ruchu lub wstrząsem, który w spokojną noc niemal nie nagrywa. Kosztem jest mniejsza szczegółowość materiału, więc do parkingu podziemnego z ruchem pieszych lepiej sprawdzi się tryb ciągły.

Co zrobić, gdy kamera resetuje się podczas jazdy?

Najpierw sprawdź masę, bo to najczęstsza przyczyna. Poruszaj końcówką przewodu masowego przy pracującej kamerze i obserwuj, czy urządzenie mruga. Druga typowa przyczyna to niedokręcona lub skorodowana śruba punktu masowego, trzecia to kabel zasilający o zbyt małym przekroju albo uszkodzony przy przeciąganiu przez plastiki.

Czy trzeba odłączać akumulator przed montażem?

W starszych samochodach to dobra praktyka. W nowszych odłączenie akumulatora bywa kłopotliwe, bo część sterowników wymaga potem readaptacji ustawień, a niektóre systemy zapisują zdarzenie w pamięci. Bezpiecznym kompromisem jest wyjęcie bezpiecznika obwodu, w który się wpinasz, i praca przy wyłączonym zapłonie.

Ile realnie kosztuje montaż w warsztacie?

Zwykle od 100 do 500 złotych, zależnie od modelu kamery, liczby kanałów i trudności demontażu plastików w danym aucie. Zestaw dwukanałowy z kamerą tylną kosztuje więcej, bo wymaga przeciągnięcia przewodu przez całą kabinę. Przy hybrydach i autach elektrycznych warto wybrać warsztat mający doświadczenie z konkretnym modelem.
