Jak działa odkurzacz cyklonowy?

Na czym polega separacja cyklonowa?

Cyklon nie filtruje. To rozróżnienie jest kluczowe dla zrozumienia całej reszty. Filtr zatrzymuje cząstki mechanicznie, bo są większe od oczek. Cyklon wykorzystuje bezwładność: rozpędza mieszaninę powietrza i pyłu po torze kołowym i pozwala, żeby cięższe cząstki same wyleciały na zewnątrz.

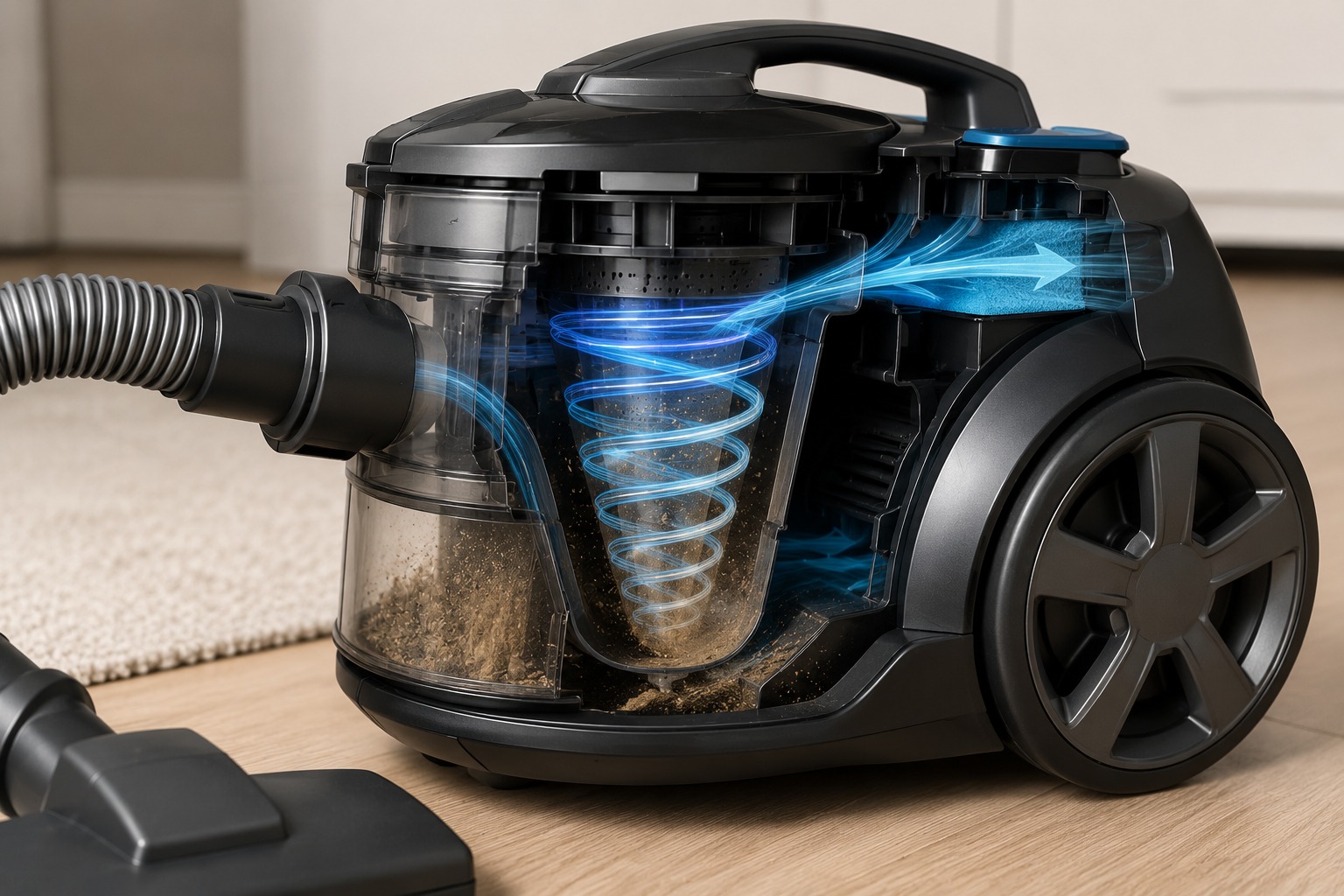

Powietrze wpada do komory stycznie, czyli nie prosto do środka, tylko po obwodzie, i zaczyna krążyć po zwężającej się spirali w dół stożka. Cząstka pyłu poruszająca się po okręgu podlega przyspieszeniu dośrodkowemu równemu kwadratowi prędkości podzielonemu przez promień. Przy prędkości obwodowej rzędu 20 m/s i promieniu 3 cm daje to około 13 000 m/s², czyli mniej więcej 1300 razy więcej niż przyspieszenie ziemskie. Ziarnko kurzu o masie mikrograma zachowuje się w takich warunkach jak przedmiot ważący tysiąc razy więcej i uderza w ściankę komory, po czym zsuwa się do zbiornika.

Oczyszczone powietrze nie może uciec bokiem, więc na dnie stożka odwraca kierunek i wraca do góry węższym, wewnętrznym wirem, wychodząc rurą centralną. Te dwa przeciwbieżne wiry, zewnętrzny opadający i wewnętrzny wznoszący, to serce całej konstrukcji.

Sprawność takiej separacji zależy od trzech rzeczy: prędkości przepływu, promienia komory i gęstości cząstki. Im szybciej i im ciaśniej wiruje powietrze, tym mniejsze cząstki da się odseparować. Właśnie stąd bierze się sens multicyklonu.

Dlaczego wiele małych cyklonów działa lepiej niż jeden duży?

Odpowiedź kryje się w mianowniku wzoru na przyspieszenie dośrodkowe. Zmniejszenie promienia komory dwukrotnie przy tej samej prędkości podwaja siłę działającą na cząstkę. Cyklon o średnicy 15 cm rozdziela skutecznie cząstki od mniej więcej 30 mikrometrów w górę, czyli piasek, okruchy, włosy i grubszy kurz. Cyklon o średnicy 2 cm sięga poniżej 5 mikrometrów, a przy sprzyjających warunkach jeszcze niżej.

Problem w tym, że przez wąski stożek przechodzi mało powietrza. Rozwiązaniem jest zestaw kilkunastu małych cyklonów pracujących równolegle, karmionych z jednej komory wstępnej. Powietrze najpierw trafia do dużego cyklonu pierwszego stopnia, gdzie odpadają grube zanieczyszczenia, potem dzieli się między kilkanaście albo kilkadziesiąt stożków drugiego stopnia, które wyłapują drobny pył.

W praktycznych konstrukcjach domowych układ wygląda tak, jak opisują to producenci: najpierw separacja grubych zanieczyszczeń w zbiorniku, potem siatka albo perforowany walec zatrzymujący włosy i włókna, potem bateria stożków, a na końcu filtr chroniący silnik i filtr wylotowy. Liczba cyklonów podawana w specyfikacji, od dziewięciu do trzydziestu kilku, mówi o tym, jak drobno rozdzielony jest przepływ w drugim stopniu.

Ta tabela pokazuje przy okazji, dlaczego opowieść o odkurzaczu, który nie potrzebuje filtrów, jest nieprawdziwa. Nawet najlepszy multicyklon puszcza dalej cząstki poniżej mikrometra, a to właśnie one są najistotniejsze zdrowotnie, bo wnikają najgłębiej do dróg oddechowych. Cyklon jest znakomitym separatorem wstępnym, a nie zamiennikiem filtracji końcowej.

Za co płaci się przy separacji cyklonowej?

Nic w fizyce nie jest za darmo i cyklon też ma swoją cenę, wyrażoną w stracie ciśnienia. Rozpędzenie powietrza do prędkości obwodowej i utrzymanie dwóch przeciwbieżnych wirów pochłania energię, którą silnik musi dostarczyć.

Typowy układ multicyklonowy zjada od 30 do 50 procent podciśnienia wytwarzanego przez turbinę. To dużo. Oznacza, że przy identycznym silniku odkurzacz workowy dysponuje wyraźnie wyższym przepływem na końcu ssawki niż cyklonowy, bo nie musi opłacać kosztu separacji. Producenci nadrabiają to mocniejszymi silnikami i lepszą aerodynamiką kanałów, ale sama zależność pozostaje.

Drugą konsekwencją jest wrażliwość na geometrię. Cyklon zaprojektowany na określony przepływ traci sprawność, gdy przepływ spada. Wystarczy częściowo zapchana ssawka, zagięty wąż albo zabrudzony filtr wstępny, żeby prędkość obwodowa w stożkach spadła, a wraz z nią zdolność wyłapywania drobnego pyłu. Cząstki, które przy pełnym przepływie zostałyby odseparowane, lecą wtedy prosto na filtr.

Trzecia rzecz to hałas. Powietrze rozpędzone do dwudziestu kilku metrów na sekundę i zawirowane w kilkunastu stożkach generuje charakterystyczny, wysoki gwizd, dobrze znany każdemu, kto porównywał odkurzacz bezworkowy z workowym. To nie wada wykonania, tylko nieodłączny efekt zasady działania. Modele o niższym poziomie hałasu osiągają to kosztem łagodniejszej geometrii cyklonów, a więc gorszej separacji drobnych frakcji.

Czy odkurzacz cyklonowy naprawdę nie traci mocy ssania?

To hasło marketingowe zawiera ziarno prawdy i sporo przesady, więc warto je rozłożyć na części.

Prawdą jest, że cyklon nie zatyka się w sposób, w jaki zatyka się worek. Zapełniający się worek zmniejsza powierzchnię filtracyjną, opór rośnie proporcjonalnie do stopnia zapełnienia i po napełnieniu do dwóch trzecich siła ssania spada odczuwalnie. W cyklonie kurz leży na dnie pojemnika i nie uczestniczy w przepływie, więc pojemnik zapełniony do połowy nie wpływa na wydajność.

Nieprawdą jest, że układ jest odporny na spadek mocy. Za cyklonem stoi filtr wstępny chroniący silnik, zwykle piankowy albo plisowany, i to on zbiera całą frakcję, której stożki nie wyłapały. Ten filtr zatyka się dokładnie tak samo jak worek, tylko szybciej, bo jego powierzchnia jest znacznie mniejsza. Po miesiącu intensywnego użytkowania bez czyszczenia spadek przepływu bywa większy niż w odkurzaczu workowym z zapełnionym workiem.

Jest jeszcze jeden mechanizm, o którym rzadko się mówi. Przy zapełnieniu pojemnika powyżej linii MAX, którą wszyscy ignorują, dolna część wiru zaczyna wchodzić w kontakt z warstwą zebranego pyłu i porywa go z powrotem do góry. Zjawisko nazywa się reentrainment i powoduje, że część już oddzielonego kurzu wraca do przepływu i ląduje na filtrze. Stąd zalecenie opróżniania zbiornika przy dwóch trzecich pojemności ma uzasadnienie techniczne, a nie estetyczne.

Praktyczny wniosek jest taki: cyklon utrzymuje stałą wydajność, jeśli o niego dbasz. Zaniedbany traci moc szybciej niż konstrukcja workowa.

Gdzie technologia cyklonowa zawodzi?

Są rodzaje zabrudzeń, przy których separacja odśrodkowa jest po prostu nieskuteczna, i warto je znać, zanim kupi się drogi sprzęt do niewłaściwego zadania.

Najbardziej problematyczny jest bardzo drobny, lekki pył: mąka, pył gipsowy po szlifowaniu gładzi, cement, popiół z kominka, toner z drukarki. Cząstki poniżej kilku mikrometrów mają zbyt małą masę, żeby siła odśrodkowa zdążyła je wyrzucić na ściankę w czasie, jaki spędzają w stożku. Przelatują na wylot i osiadają na filtrze wstępnym, zatykając go w kilkanaście minut. Odkurzanie pomieszczenia po szlifowaniu ścian domowym odkurzaczem cyklonowym zwykle kończy się zapchanym filtrem, gwałtownym spadkiem ssania i, w gorszym scenariuszu, przegrzaniem silnika, który stracił chłodzenie przepływem powietrza.

Drugą trudną kategorią są długie włosy i włókna. Nie tyle zatykają cyklon, ile owijają się wokół siatki wstępnej i wokół szczotki. Siatka pokryta warstwą splątanych włosów staje się barierą dla przepływu, a jej czyszczenie wymaga nożyczek i cierpliwości. To problem znany każdemu, kto ma w domu długowłosego psa albo dwie osoby o włosach do ramion.

Trzecia rzecz to wilgotne i tłuste zabrudzenia. Kurz zmieszany z wilgocią zbija się w grudki, przylepia do ścianek stożków i tam zostaje. Wyschnięta warstwa osadu zmniejsza średnicę wewnętrzną cyklonu i zaburza wir. Dlatego odkurzacze cyklonowe nie nadają się do zbierania rozlanych płynów ani do odkurzania czegokolwiek wilgotnego, mimo że pojemnik wygląda na wodoszczelny.

Wreszcie ostre okruchy: potłuczone szkło, kamyki, odłamki. Przy prędkości dwudziestu metrów na sekundę uderzają w ściankę stożka i po jakimś czasie ją rysują. Porysowana powierzchnia zatrzymuje pył i zaburza laminarność przepływu.

Cyklon, worek czy filtr wodny: co wybrać do czego?

Każde z trzech rozwiązań ma obszar, w którym wypada najlepiej, i porównywanie ich na jednej skali nie ma sensu.

Punkt o alergii bywa zaskakujący, bo odkurzacze bezworkowe reklamuje się często jako rozwiązanie dla alergików. Sama filtracja może być znakomita, ale moment opróżniania pojemnika wypuszcza w powietrze chmurę drobnego pyłu wraz z alergenami roztoczy. Robi się to nad koszem, zwykle w kuchni albo w łazience, i tam ta chmura zostaje. Worek zamyka zawartość i wyrzuca się go bez otwierania, co przy uczuleniu na kurz domowy ma realne znaczenie. Nowsze konstrukcje bezworkowe próbują to obejść mechanizmami wypychającymi zawartość tłokiem albo systemami z workiem jednorazowym opróżnianym z pojemnika, i to faktycznie pomaga.

Jak dbać o układ cyklonowy?

Konserwacja jest prostsza niż w innych konstrukcjach, ale wymaga regularności, bo zaniedbany cyklon traci sprawność szybciej niż zaniedbany worek.

Zbiornik opróżnia się przy dwóch trzecich pojemności, nie po zapełnieniu. Sam pojemnik warto myć wodą raz na miesiąc, ale kluczowe jest to, co zwykle się pomija: wewnętrzny walec z siatką i stożki cyklonów. Osad, który się tam odkłada, jest tłustawy, przylega mocno i nie odpada od samego wypłukania. Trzeba go zeskrobać miękką szczoteczką pod ciepłą wodą.

Filtr wstępny, ten za cyklonem, wymaga płukania co dwa do czterech tygodni przy normalnym użytkowaniu i po każdym większym sprzątaniu, jeśli zbierało się drobny pył. Po umyciu musi wyschnąć całkowicie, co przy piankowych wkładach oznacza 24 godziny w temperaturze pokojowej. Włożenie wilgotnego filtra do odkurzacza kończy się zapachem pleśni w wydmuchiwanym powietrzu i przyspieszonym zarastaniem porów.

Filtr wylotowy HEPA w większości konstrukcji jest zmywalny i przewidziany na kilka lat pracy, ale jego skuteczność spada z każdym praniem, bo woda rozluźnia strukturę włókien. Producenci podają zwykle interwał wymiany co 12 do 24 miesięcy i to jest zalecenie, do którego warto się stosować, jeśli zależy ci na jakości powietrza wylotowego.

Jedna rzecz, którą łatwo przeoczyć: uszczelki. Pojemnik cyklonowy dolega do korpusu przez gumowe pierścienie, które z czasem twardnieją. Nieszczelność w tym miejscu powoduje zasysanie powietrza z pominięciem cyklonu i drastyczny spadek separacji, przy zachowanym subiektywnym wrażeniu ssania. Objawem jest szybkie brudzenie się filtra wstępnego mimo prawidłowego użytkowania.

Kiedy odkurzacz cyklonowy nie jest dobrym wyborem?

Warto powiedzieć to wprost, bo w opisach sklepowych takich informacji nie ma.

Nie ma sensu przy remoncie i po remoncie. Pył budowlany zatka układ w kilkanaście minut i grozi uszkodzeniem silnika. Do tego służą odkurzacze przemysłowe z workiem papierowym i filtrem klasy M, często z separatorem cyklonowym przed samym urządzeniem.

Nie ma sensu w kotłowni z kominkiem albo piecem. Popiół to najgorsza możliwa frakcja: bardzo lekka, bardzo drobna i o dużej powierzchni właściwej. Do popiołu służą odkurzacze kominkowe z metalowym zbiornikiem i filtrem powierzchniowym o dużej powierzchni.

Nie jest optymalny w domu z osobą uczuloną na roztocza, jeżeli nie ma mechanizmu bezpyłowego opróżniania. Kwestia opisana wyżej.

Nie jest najlepszy przy bardzo dużych powierzchniach z dużą ilością sierści, gdzie ciągłe odplątywanie włosów z siatki wstępnej okaże się uciążliwe. Tam sprawdzają się konstrukcje z workiem i szczotką z systemem antysplątaniowym.

Poza tymi sytuacjami cyklon ma solidną przewagę: brak kosztów bieżących, natychmiastowa informacja o zapełnieniu, stała wydajność w obrębie jednego sprzątania i możliwość wyrzucenia zebranego pyłu od razu bez chodzenia po sklepach po worki.

Podsumowanie

Cyklon jest rozwiązaniem eleganckim i skutecznym w swojej klasie zadań: bardzo dobrze radzi sobie z tym, co ma masę, czyli z piaskiem, okruchami, sierścią i typowym kurzem domowym. Traci sens tam, gdzie cząstki są zbyt lekkie, żeby bezwładność zdążyła zadziałać, i to jest granica wpisana w samą zasadę fizyczną, a nie w jakość wykonania konkretnego modelu.

Wybierając odkurzacz bezworkowy, warto patrzeć nie na samą liczbę cyklonów w opisie, lecz na to, jak łatwo dostać się do filtra wstępnego, czy da się umyć stożki, czy pojemnik ma sensowny mechanizm opróżniania i jaka jest deklarowana klasa filtra wylotowego. Te cztery rzeczy zdecydują o codziennym komforcie znacznie bardziej niż różnica między dziewięcioma a dwudziestoma stożkami. A jeśli w planach jest remont, popiół z kominka albo warsztat, cyklon domowy zostaw w spokoju i sięgnij po sprzęt zbudowany do takiej frakcji.

Najczęściej zadawane pytania

Krótkie odpowiedzi na pytania, które regularnie wracają przy odkurzaczach bezworkowych. Dotyczą użytkowania, konserwacji i wyboru sprzętu.

Czy odkurzacz cyklonowy wymaga wymiany filtrów?

Tak. Brak worka nie oznacza braku materiałów eksploatacyjnych. Filtr wstępny i wylotowy wymienia się zwykle co 12 do 24 miesięcy, a koszt kompletu wynosi 50 do 150 zł. To wciąż mniej niż roczny zapas worków, ale nie jest to zero.

Dlaczego z odkurzacza bezworkowego czuć nieprzyjemny zapach?

Najczęściej z powodu wilgotnego filtra wstępnego albo osadu w stożkach cyklonu. Materia organiczna, okruchy jedzenia i sierść wraz z wilgocią tworzą pożywkę dla bakterii. Rozwiązaniem jest umycie pojemnika i cyklonu ciepłą wodą oraz pełne wysuszenie filtra przed ponownym montażem.

Ile pojemności powinien mieć zbiornik odkurzacza cyklonowego?

Do mieszkania do 60 m² wystarcza 0,5 do 1 litra, przy większych powierzchniach i zwierzętach sensowne minimum to 1,5 do 2,5 litra. Warto pamiętać, że pojemność użytkowa kończy się na linii MAX, czyli zwykle przy dwóch trzecich objętości nominalnej.

Czy można wsypać do cyklonu proszek zapachowy do dywanów?

Lepiej nie. Proszki dywanowe mają bardzo drobną granulację, przechodzą przez cyklon i osiadają na filtrze wstępnym, znacząco skracając czas między jego czyszczeniami. Przy odkurzaczach workowych ten problem jest mniejszy, bo worek zatrzymuje proszek na całej powierzchni.

Czy odkurzacz cyklonowy zbierze rozlaną wodę?

Nie, chyba że producent wyraźnie przewidział pracę na mokro, co w konstrukcjach domowych zdarza się rzadko. Woda dostająca się do filtra wstępnego i do silnika powoduje uszkodzenie, a układ cyklonowy nie jest zaprojektowany do separacji cieczy. Do zbierania płynów służą odkurzacze na mokro i sucho.

Skąd bierze się gwizd podczas pracy odkurzacza bezworkowego?

Z przepływu powietrza przez zwężające się stożki cyklonów przy prędkościach rzędu 20 m/s. To dźwięk wpisany w zasadę działania i nie oznacza usterki. Zmiana tonu na wyższy lub pojawienie się pulsowania może natomiast wskazywać na zapchany filtr albo częściowo zablokowaną ssawkę.

Czy separator cyklonowy dokupiony osobno przedłuża życie filtrów?

Tak, i to jest sprawdzona metoda przy odkurzaniu pyłu budowlanego czy trocin. Zewnętrzny separator wpięty między wąż a odkurzacz wyłapuje 90 do 98 procent grubszej frakcji do własnego wiaderka, zanim cokolwiek dotrze do urządzenia. Kosztuje 150 do 500 zł i zwraca się przy pierwszym większym sprzątaniu warsztatu.
