Jak działa filtr HEPA?

Z czego jest zbudowany filtr HEPA?

Filtr HEPA składa się z maty wykonanej z bardzo cienkich włókien, najczęściej szklanych (borokrzemianowych) lub syntetycznych (polipropylenowych, poliestrowych). Włókna mają średnicę od 0,5 do 5 mikronów, czyli są wielokrotnie cieńsze od ludzkiego włosa (50 do 100 mikronów).

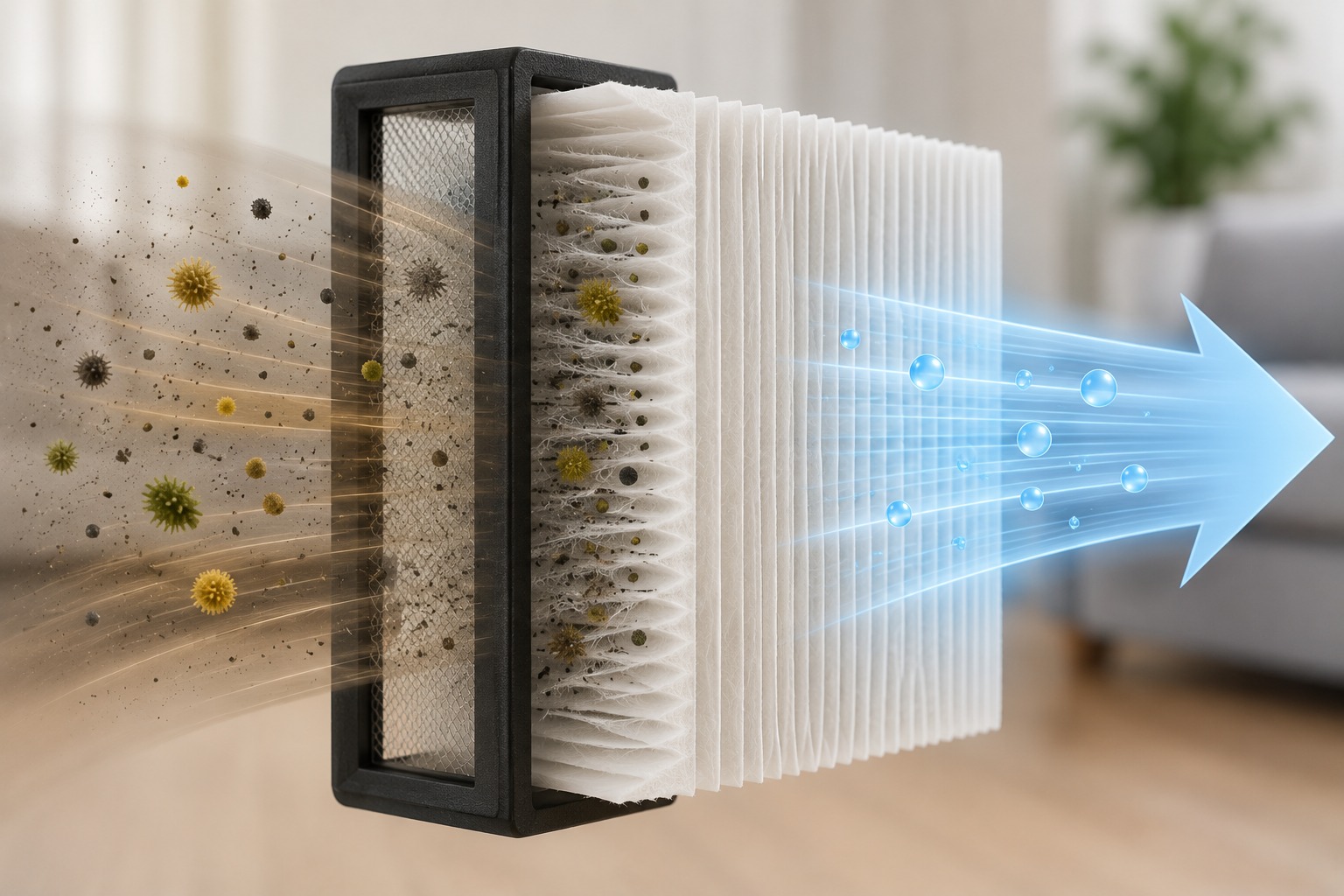

Mata jest plisowana, czyli złożona w harmonijkę, i zamknięta w sztywnej ramie (plastikowej, metalowej lub kartonowej). Plisowanie ma kluczowe znaczenie: zwiększa powierzchnię filtracyjną kilkukrotnie w stosunku do płaskiego arkusza tego samego rozmiaru. Większa powierzchnia oznacza mniejszy opór przepływu powietrza przy tej samej skuteczności filtracji. Inaczej mówiąc: plisowany filtr łapie tyle samo cząstek co płaski, ale przepuszcza powietrze łatwiej, dzięki czemu odkurzacz nie traci mocy ssania.

Między włóknami nie ma regularnych „oczek” jak w sitku. Włókna tworzą losową, trójwymiarową strukturę gęstego splotu. Powietrze przepływa przez tę strukturę wzdłuż krętych ścieżek, wielokrotnie zmieniając kierunek i prędkość. To właśnie ta kręta droga sprawia, że cząstki mają tak wiele okazji do „złapania się” na włóknie.

Cztery mechanizmy filtracji: dlaczego HEPA to nie sitko

Filtr HEPA wychwytuje cząstki za pomocą czterech odrębnych mechanizmów fizycznych. Każdy działa najskuteczniej na inny zakres rozmiarów cząstek. Razem tworzą system, który łapie zarówno duże, jak i bardzo małe cząstki, z najtrudniejszym pasmem pośrednim (MPPS) jako jedynym słabym punktem.

Przesiewanie: dla cząstek dużych

Przesiewanie to mechanizm najbliższy intuicyjnemu wyobrażeniu o „sitku”. Cząstka jest po prostu większa niż odległość między dwoma włóknami i nie może się między nimi przecisnąć. Zatrzymuje się na powierzchni filtra.

Ten mechanizm działa na cząstki większe niż około 1 mikron: duży kurz, pyłki roślin, sierść, włosy, widoczne fragmenty zanieczyszczeń. Jest najskuteczniejszy, ale jednocześnie najbardziej obciążający dla filtra, bo duże cząstki zatykają pory i zmniejszają przepływ powietrza. Dlatego oczyszczacze powietrza i lepsze odkurzacze mają filtr wstępny (pre-filter), który wychwytuje duże cząstki przed filtrem HEPA, przedłużając jego żywotność.

Zderzenie bezwładnościowe (inercja): dla cząstek średnich i ciężkich

Cząstki o większej masie poruszają się ze strumieniem powietrza, ale gdy strumień zmienia kierunek (bo musi ominąć włókno filtra), cząstka nie nadąża za tym zakrętem. Jej bezwładność niesie ją prosto do włókna, z którym się zderza i na którym zostaje.

Wyobraź sobie samochód jadący szybko po krętej drodze: na ostrym zakręcie samochód wylatuje z drogi, bo jego masa nie pozwala mu skręcić wystarczająco szybko. Tak samo działa bezwładność w filtrze HEPA: cząstka „wylatuje” z prądu powietrza i wpada na włókno.

Ten mechanizm działa na cząstki o rozmiarze od około 0,3 do 1 mikrona i na cząstki cięższe (gęstsze) nawet mniejszych rozmiarów. Im szybszy przepływ powietrza, tym skuteczniejsza inercja, bo cząstki mają większą prędkość i trudniej im zmienić kierunek.

Przechwycenie: dla cząstek średnich

Przechwycenie (interception) działa na cząstki, które podążają ze strumieniem powietrza, ale przechodzą tak blisko włókna, że go dotykają i przywierają. Cząstka nie musi zderzać się czołowo z włóknem. Wystarczy, że przeleci w odległości mniejszej niż jej promień.

Ten mechanizm nie zależy od masy cząstki ani od prędkości przepływu. Zależy od geometrii: od tego, jak blisko włókna przelatuje cząstka. Im gęstsza sieć włókien, tym więcej okazji do przechwycenia.

Przechwycenie jest najskuteczniejsze dla cząstek o rozmiarze 0,1 do 0,4 mikrona, czyli dokładnie w zakresie, w którym inercja słabnie, a dyfuzja jeszcze nie dominuje.

Dyfuzja: dla cząstek najmniejszych

Dyfuzja to mechanizm, który wychwytuje cząstki najmniejsze, poniżej 0,1 mikrona. Na tym poziomie rozmiarów cząstki nie poruszają się prostą linią ze strumieniem powietrza. Ich ruch jest chaotyczny, przypadkowy, znany w fizyce jako ruchy Browna. Cząstka jest tak mała, że uderzenia molekuł powietrza zmieniają jej kierunek w losowy sposób.

Ten chaotyczny ruch sprawia, że cząstka w końcu „wpada” na włókno filtra. Im mniejsza cząstka, tym bardziej chaotyczny jej ruch i tym większe prawdopodobieństwo kontaktu z włóknem. Dlatego paradoksalnie filtr HEPA łapie cząstki mniejsze od MPPS skuteczniej niż te o rozmiarze MPPS.

Dyfuzja działa lepiej przy wolniejszym przepływie powietrza (cząstka ma więcej czasu na chaotyczne błądzenie i więcej szans na trafienie włókna). To odwrotność inercji, która działa lepiej przy szybkim przepływie.

Co to jest MPPS i dlaczego to „najtrudniejsze” cząstki?

MPPS (Most Penetrating Particle Size) to rozmiar cząstki, przy którym filtr ma najniższą skuteczność. Dla typowych filtrów HEPA z włókien szklanych MPPS mieści się w zakresie 0,12 do 0,25 mikrona.

Dlaczego akurat ten rozmiar? Bo to pasmo, w którym żaden z czterech mechanizmów nie dominuje. Cząstki tego rozmiaru są za małe, żeby inercja skutecznie je wyrzucała z prądu powietrza, ale za duże, żeby dyfuzja (chaotyczny ruch) miała duży wpływ. Przechwycenie działa, ale z mniejszą skutecznością niż na cząstkach bliższych rozmiaru włókna.

Norma EN 1822 podaje skuteczność filtra właśnie dla MPPS, czyli dla najgorszego przypadku. Filtr H13 o skuteczności 99,95% przy MPPS jest w praktyce jeszcze skuteczniejszy dla cząstek zarówno większych, jak i mniejszych od MPPS. To oznacza, że 99,95% to dolna granica, nie typowa wartość.

Jak przepływ powietrza wpływa na skuteczność filtra?

Prędkość przepływu powietrza przez filtr HEPA ma znaczenie i jest kompromisem. Szybszy przepływ sprzyja inercji (lepiej łapie cząstki średnie), ale szkodzi dyfuzji (gorzej łapie cząstki najmniejsze). Wolniejszy przepływ sprzyja dyfuzji, ale obniża wydajność urządzenia (mniej powietrza przefiltrowane na godzinę).

Producenci odkurzaczy i oczyszczaczy projektują przepływ powietrza tak, żeby optymalnie balansować między tymi mechanizmami. Dlatego filtr HEPA w oczyszczaczu powietrza (wolny, stały przepływ) i filtr HEPA w odkurzaczu (szybki, turbulentny przepływ) mogą mieć tę samą klasę, ale pracować w różnych warunkach.

W odkurzaczu przepływ jest szybki i turbulentny, co sprzyja inercji i przechwyceniu. W oczyszczaczu przepływ jest wolny i laminarny, co sprzyja dyfuzji. Oba typy urządzeń skutecznie filtrują, ale ich profil skuteczności dla różnych rozmiarów cząstek jest nieco inny.

Dlaczego sam filtr HEPA nie wystarczy?

Filtr HEPA może mieć skuteczność 99,95%, ale jeśli powietrze omija filtr (przecieka przez nieszczelności w obudowie, wokół ramki filtra, przez luzy na połączeniach), realna skuteczność całego urządzenia jest znacznie niższa.

W odkurzaczach problem polega na tym, że filtr jest tylko jednym elementem drogi powietrza. Powietrze wchodzi przez ssawkę, przechodzi przez rurę, trafia do worka lub cyklonu, przechodzi przez filtr silnika, potem przez filtr HEPA i wychodzi przez wylot. Na każdym z tych odcinków mogą być nieszczelności. Jeśli uszczelka między filtrem a obudową jest źle dopasowana, powietrze przechodzi bokiem filtra, niosąc ze sobą kurz i alergeny.

Producenci droższych odkurzaczy (Dyson, Miele, Bosch seria ProHygienic) projektują „szczelny system filtracji” (sealed filtration), w którym cała droga powietrza jest uszczelniona i powietrze nie ma możliwości ominięcia filtra. To właśnie ta szczelność, a nie sam filtr, decyduje o tym, ile alergenów wraca do pomieszczenia.

Filtr HEPA nie usuwa gazów. Tlenki azotu, ozon, formaldehyd, lotne związki organiczne (VOC) przelatują przez filtr HEPA bez żadnego oporu. Do usuwania gazów potrzebny jest filtr z węglem aktywnym lub filtr katalityczny.

Jak sprawdzić, czy filtr HEPA w urządzeniu naprawdę działa?

Nie da się ocenić skuteczności filtra HEPA gołym okiem. Filtr, który wygląda na czysty, może mieć uszkodzoną strukturę włókien (np. po myciu niedozwolonym sposobem). Filtr, który wygląda na brudny, może nadal filtrować skutecznie.

Jedynym wiarygodnym testem jest pomiar stężenia cząstek przed i za filtrem przy użyciu licznika cząstek (particle counter). Takie urządzenia kosztują od kilkuset złotych w górę i są stosowane przez serwisy i laboratoria.

W warunkach domowych polegasz na przestrzeganiu harmonogramu wymiany filtra zalecanego przez producenta. Jeśli odkurzacz traci siłę ssania, oczyszczacz przepuszcza mniej powietrza lub czas osiągnięcia docelowej jakości powietrza się wydłuża, filtr prawdopodobnie jest zapchany i wymaga wymiany lub umycia (jeśli jest oznaczony jako zmywalny).

Filtr HEPA w odkurzaczu a filtr HEPA w oczyszczaczu: te same mechanizmy, inne warunki

Mimo że mechanizmy fizyczne są identyczne, warunki pracy filtra HEPA w odkurzaczu i w oczyszczaczu powietrza różnią się istotnie.

W odkurzaczu filtr pracuje z powietrzem silnie zanieczyszczonym grubym pyłem, piaskiem, sierścią i okruchami. Dlatego przed filtrem HEPA jest zawsze filtr wstępny (worek, cyklon lub filtr gąbkowy), który zatrzymuje duże cząstki. Filtr HEPA w odkurzaczu jest „ostatnią linią obrony” przed reemisją drobnego kurzu. Przepływ powietrza jest szybki i turbulentny, co sprzyja inercji i przechwyceniu.

W oczyszczaczu powietrza filtr pracuje z powietrzem pomieszczenia, które zawiera znacznie mniej dużych cząstek (nie ma piasku ani okruchów), ale za to dużo drobnych: pyłki, zarodniki, cząstki smogu PM2.5, aerozole. Przepływ jest wolniejszy i bardziej laminarny niż w odkurzaczu, co sprzyja dyfuzji. Filtr HEPA w oczyszczaczu jest głównym elementem roboczym (nie „ostatnią linią obrony”) i jego żywotność zależy głównie od stężenia zanieczyszczeń w otoczeniu.

W samochodowych filtrach kabinowych HEPA warunki są jeszcze inne: powietrze zewnętrzne zasysane do kabiny zawiera cząstki spalin, pyłki i kurz drogowy. Filtr musi radzić sobie z dużą różnorodnością rozmiarów cząstek przy zmiennym przepływie (zależy od prędkości jazdy i ustawień nawiewu).

Podsumowanie

Filtr HEPA działa dzięki czterem mechanizmom fizycznym: przesiewaniu (duże cząstki), inercji (średnie), przechwyceniu (pośrednie) i dyfuzji (najmniejsze). Nie jest sitkiem. Jest trójwymiarową strukturą włókien, w której cząstki są wychwytywane na różne sposoby w zależności od swojego rozmiaru. Najtrudniejsze do wychwycenia są cząstki o rozmiarze MPPS (0,12 do 0,25 µm), dla których norma podaje minimalną skuteczność (99,95% dla H13). Cząstki większe i mniejsze są wychwytywane skuteczniej. Skuteczność całego urządzenia zależy nie tylko od klasy filtra, ale od szczelności całego systemu. Filtr H13 w nieszczelnym odkurzaczu daje gorsze rezultaty niż filtr E12 w odkurzaczu z hermetycznym systemem filtracji.

Najczęściej zadawane pytania

Mechanizmy działania filtra HEPA nie są intuicyjne, dlatego budzą sporo pytań.

Czy filtr HEPA wychwytuje cząstki mniejsze od swoich porów?

Tak, i to jest kluczowe nieporozumienie. Filtr HEPA nie jest sitkiem. Cząstki mniejsze od odległości między włóknami są wychwytywane przez dyfuzję (chaotyczny ruch cząstki prowadzi do kontaktu z włóknem) i przechwycenie (cząstka przelatuje blisko włókna i przywiera). Im mniejsza cząstka, tym skuteczniejsza dyfuzja, więc filtr HEPA łapie nanocząstki skuteczniej niż cząstki o rozmiarze MPPS.

Czy prędkość odkurzania wpływa na skuteczność filtra HEPA?

Pośrednio tak. Szybkie przesuwanie szczotki generuje turbulentny strumień powietrza, który sprzyja inercji (lepsza filtracja cząstek średnich), ale nieco pogarsza dyfuzję (gorsza filtracja nanocząstek). W praktyce różnica jest marginalna dla domowego odkurzania.

Dlaczego filtr HEPA trzeba wymieniać, skoro nie jest sitkiem?

Mimo że filtr HEPA nie zapycha się jak sitko (cząstki osadzają się nie tylko na powierzchni, ale wewnątrz całej trójwymiarowej struktury), z czasem nagromadzone zanieczyszczenia zwiększają opór przepływu. Wyższy opór oznacza mniejszy przepływ powietrza, co obniża zarówno moc ssania odkurzacza, jak i skuteczność filtracji (mniej powietrza = mniej przefiltrowanych cząstek na godzinę).

Czy filtr HEPA chroni przed dymem papierosowym?

Cząstki dymu papierosowego mają rozmiar 0,01 do 1 mikrona. Filtr HEPA H13 wychwytuje większość z nich, zwłaszcza te większe (powyżej 0,1 µm). Jednak dym zawiera też składniki gazowe (nikotyna, tlenek węgla, formaldehyd), których filtr HEPA nie zatrzymuje. Do redukcji zapachów i gazów z dymu potrzebny jest filtr węglowy.

Czy można samodzielnie zrobić filtr HEPA z materiału na maseczki?

Nie. Materiał na maseczki chirurgiczne (włóknina polipropylenowa) ma skuteczność filtracji rzędu 95% dla cząstek powyżej 3 mikronów, co odpowiada mniej więcej klasie E10. To daleko od wymagań HEPA (H13: 99,95% dla cząstek MPPS). Filtr HEPA jest wytwarzany w kontrolowanych warunkach przemysłowych i testowany zgodnie z normą EN 1822.
